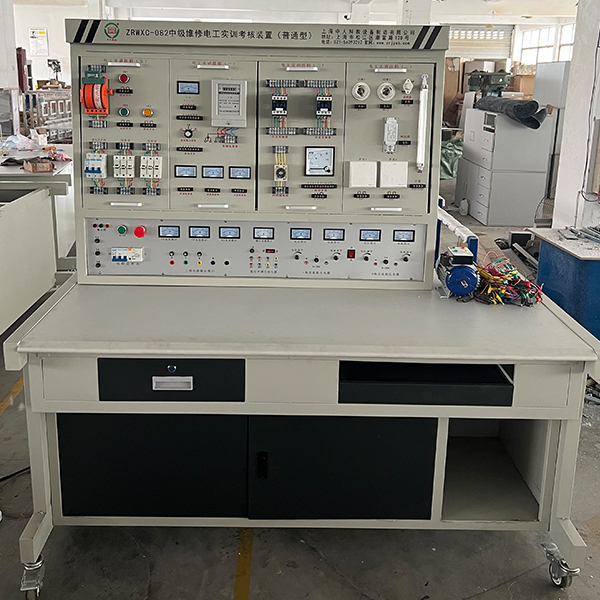

中级维修电工实训装置

作者：发布时间：2024-01-01 点击：

中级维修电工实训装置,直线DC电动机及控制示教实训台

一、该设备是按照劳动和社会保障部颁发的工人等级标准及职业技能鉴定的要求而设计的，实训设备应用常用的模型块化设计，按照不一样的实训考核内容配备相应的实训模型块，实训方便、布置合理、易于拓展升级，实训内容涵盖电工仪表、电工接线工艺、电工照明配电、电力拖动等，符合初级电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术功能：
1、输入电压：三相四线制380V±10% 50Hz
2、作业环境：环境温度范围为-5～＋40℃
3、装置容量（KV）：＜1KVA
4、安全保护：漏电动作电流≤30mA 过流保护、熔断器保护
5、外观尺寸：1600mm×700mm×1450mm
6、虚拟多用表功能数据：交流AC电压测量范围档位分：10、50、250、1000；直线DC电压档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检测功能：垂直角度±15°距离1-30cm；三极管测量孔。
三、基础配备及功能：设备主要采用实训屏、实训箱式挂件、实训器件材料、实训桌等构成。
（一）实训屏：实训屏为铁质双层亚光密纹喷塑结构，铝制操作面板，为实训箱式挂件提供交流AC电源、直线DC稳压稳流电源，具体功能如下：
1、外部电源输入指示灯亮（提醒实操者外部电源已与实训台接通）。
2、推上三相漏电开关，三相电源向实训箱式挂件等供电，三只450V电压表指示输出线电压。
3、低压交流AC电源：输出3V、6V、9V、12V、15V、18V、24V低压交流AC电源。

中级维修电工实训装置,直线DC电动机及控制示教实训台

一、设备构成
主要采用汽车无刷直线DC电动机、电动机控制器、档位开关、加快速度踏板、点火开关、电源及故障设定系统构成。
二、设备功能
1.汽车无刷直线DC电动机及控制器的认知；
2.汽车无刷直线DC电动机及控制器的结构及原理；
3.驾驶员的意图与永磁电动机运行之间的体现；
4.常见故障的设定及考核；
5.配备完整的实训说明书。
三、设备规格
1、外观尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电动机规格限定功率：1kw；
4、电动机规格限定转速：3000rpm；
5、电动机作业电压：72VDC；
6、箱体上部整体成型，表面经过防锈处置整理、喷漆；下部应用40*40方管焊接成形；
7、应用UV平板喷绘操作面板，厚度不小于4mm,彩色电子回路图，不退色、耐磨损损；
8、底部装配两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
9、机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
