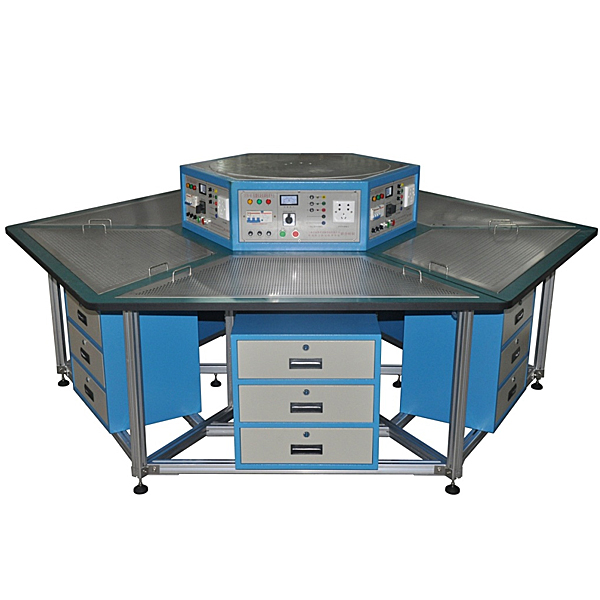

六工位电工技能实验台

1、作业电源:三相五线制AC380V土5%  50Hz
2、安全保护:漏电保护(动作电流≤30mA)过流保护，熔断器保护；
3、规格限定功率:≤2KW；
4、环境温度:-10℃~40℃；
5、相对湿度:≤85%；

二、配备技术功能数据:
1、桌身部分:应用优质铁板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部应用带刹车的万向轮，方便调节设备的摆放位置。
2、桌面部分:应用25mm厚高密度纤维板外贴进口防火烧板，PVC截面封边。桌面设定有耐磨损、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
3、实训屏部分:整体应用钢架式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。按照不一样的培训及鉴定项目，包括配备了各类电源。实操操作面板文字符号标识清晰而且经久耐用。
整个控制屏由六工位构成，每个工位均设定有启动、停止按钮控制电源的输出，并设定有急停按钮，电源输出有短路保护。同时设定有450V指针式交流AC电压表一只，经过波段开关切换指示电源输入的三相线电压。
4、多功能网板部分:多功能网孔板应用网版式设计，主体应用1.5mm厚的拉丝不锈铁板加工成型，应用5X10mm孔加工，协作固定胶粒卡子，整体设计规范、合理，使各类元件在任何角度、任何方位全部能轻松装配、调节。

六工位电工技能实训台,电驱动传动系统实训装置

设备简介
选用国产主流新能源纯电动车零部件，功能和控制方法与通用纯电动车完全相同，真实地呈现了新能源电驱动系统核心零部件之间的连接控制关系、装配位置和运行功能数据，以及高压系统安全注意事项，培养学员对新能源电驱动系统故障解析和处置整理能力，适用于各院校新能源驱动传动课程教学和维修实训设备。
功能特点
1.真实可运行的新能源电驱动传动系统包括，充分展示各主要零部件构成结构和逻辑控制关系。
2.各主要部件装配在平台上，电气连接方法与实车相同，可以方便拆卸，让学员在拆卸装配连线过程掌控把握系统零部件拆卸装配要点和安全保护；
3.传动轴输出端加装磁粉限制动作器，模仿车辆负载系统，经过调节两端负载大小，真实再现电驱动传动系统不一样工况下（启动、加快速度、匀速、减慢速度、停车、爬坡等）电流和电压等功能数据改变规律。
4.动力电池包设定有机械维修开关，拔出机械维修开关后，可以打开上盖查看；高压电器连接器均应用国标设备，功能可靠。
5.动力电池包半透明设计，内置LED排灯照明，方便学员查看电池内部结构。
6.真实的机械齿轮传动和刹车系统，查看限制动作能量回馈电流改变，掌控把握限制动作能量回收概念。
7.设备带电动真空助力液压限制动作系统，开关信号经过压力传感器智能控制真空泵作业。
8.设备配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。
9.实训台配备有限制动作器防护罩等安全保护装置。
10.UV平板喷绘操作面板完整显露电驱动传动系统作业原理图，而且装配检测端子，借助万用表和示波仪，就地实时检测各种状态下功能数据改变。
11.设备由移动台架和操作面板构成，平台水平放置，装配主要零部件；设备底部装配4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
12.设备检测操作面板正前方底座上配备有台面，方便放置图纸文档实训指导书、检测仪表器具等。
