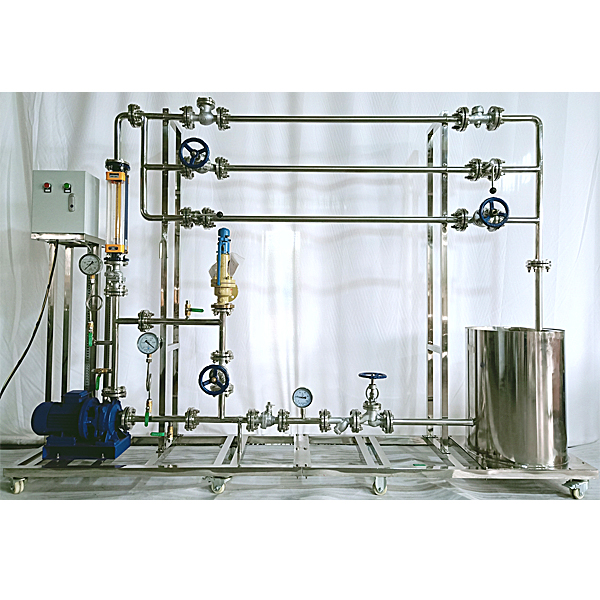

阀门拆装与维修维护实验台

阀门拆卸装配与维修维护实训台,透明液压实训装置

设备主体：
整机应用304不锈钢制作，钢制花纹板喷塑底座；2000*500*1500长*宽*高mm
液体流量: 0~4m3/h
开关盒包括于对象部分之上。
主要设备构成：
水箱，φ300*500mm，立式，敞口，304不锈钢材料。
循环水泵，25—125 卧式化工离心泵，流量0～4m3/h，功率0.75kw,扬程20m.
水泵进口管路：DN25不锈钢304无缝管。
水泵出口管路：DN25不锈钢304无缝管。
回流管路：DN25不锈钢304无缝管。
安全泄压管路：DN25不锈钢304无缝管。
灌泵管路：DN15不锈钢304无缝管。
电源设备：开关盒、空气开关、接地。
法兰：DN25（PN16）约12片。
各种阀门：DN25球阀2台，DN25管道过滤器1台，DN25单向阀1台，DN25截止阀1台，DN25蝶阀1台，DN15球阀2台。
仪表检测系统：
压力表 0-0.4MPa 2 Y100型抗震压力表  精度等级 2.5
玻璃转子流量计：DN25法兰转子流量计1台。精度等级 4
登高凳 2个




阀门拆卸装配与维修维护实训台,透明液压实训装置

一、主要技术功能数据

1、电源：AC220V  50Hz

2、直线DC电源：输入AC220V  输出DC24V/2A

3、液压实训油泵电动机功率：250W，配备有专用的电动机调节速度器，调节速度范围：0－1700r/min

4、实训作业时离液压实训台1.5m远处噪声≤58dB。

5、实训油路液流压力要求需0.5－1Mpa（油泵最高压力：Pmax=2.5Mpa）

6、电磁换向阀：DC24V   吸力30N

7、实训台外型尺寸：1330mm×650mm×1750mm

8、虚拟多用表功能数据：

交流AC电压测量范围档位分：10、50、250、1000

直线DC电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

三极管测量孔

二、主要特点

1、透明液压传动演示系统主要采用实训桌、实训台、液压元件和电器控制器件等结合套件构成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内部存储放液压元件等。
