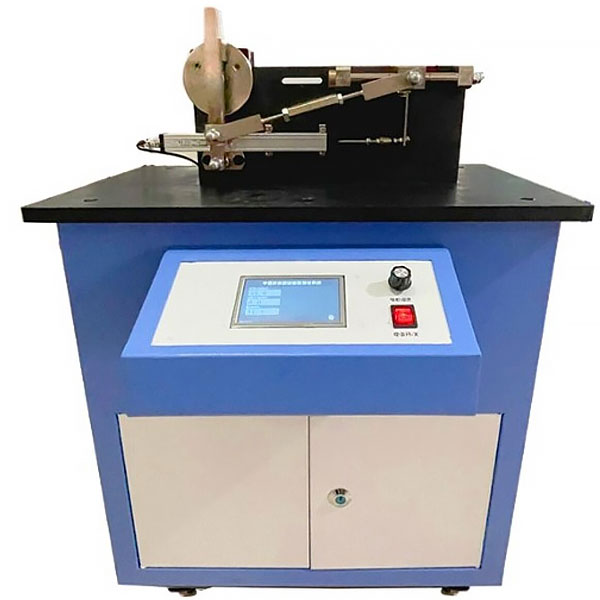

牛头刨床机构实训台

作者：发布时间：2023-12-26 点击：

牛头刨床机构实训台,电动汽车车身电器实训装置

ZRJX-QBCA型
一、主要技术功能数据
1、电动机功率60W，调节速度范围：0-100rpm.
2、杆长功能数据：曲柄长50mm、连杆长300mm.
3、传感器功能数据：直线位移传感器200mm、角位移传感器360p/r
4、外观尺寸：820×510×400，重量（kg）：47kg
二、主要功能特点
1、曲柄滑块机构实训装置可实行曲柄滑块机构及牛头刨床机构的简单拼接组装，并对曲柄及滑块实行动动检测与拟真。
2、全部杆构件长度及滑块偏心距均可实行无级调节。
3、测量试验系统应用先进的嵌人式单片机系统，测量试验数据精度高、速度快、平稳。
4、该系统配套系统以Vb为平台制作研发，其内容丰富，包括实训录像、实训台介绍、机构虚拟设计、机构动作检测、机构动作拟真、实训结果解析等内容，设定有综合性、开放性的特点。
5、实训结果可以文体形式存档，并可在网络上发送及打印、方便网络化实训。
三、主要的实训内容
1、曲柄滑块，牛头刨床机构的实物拼接组装。
2、曲柄的动作检测，滑块动作拟真及实验测试对比解析；连杆动作平面上点的动作轨迹解析。
3、机架振动检测及机构平衡实训

牛头刨床机构实训台,电动汽车车身电器实训装置

一、设备简介
该设备应用全新纯电动车身电器实物为基础，充分展示纯电动汽车仪表系统、灯光系统、雨刮系统、喇叭系统、电池系统、电动车窗系统、电动门锁、音响系统、充电系统、DC电源转换系等电器各系统的构成结构和作业过程。
适用于各类院校对纯电动汽车车身电器课程理论和维修实训的教学需要。
二、功能特点
1.真实可运行的纯电动车身电器系统，充分展示纯电动车身电器系统的构成结构。
2.接通电源，操纵设备上的各种电器开关、按钮、真实演示纯电动车各系统的作业过程。
3.设备操作面板应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和实物，认知和解析纯电动车身电器各系统的作业原理。
3.操作面板上装配备有检测端子，可直接在操作面板上检测纯电动车身电器各系统电子回路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备操作面板部分应用操作面板部分应用1.5mm冷板冲压成形结构，外观美观；底架部分应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置。
5.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
