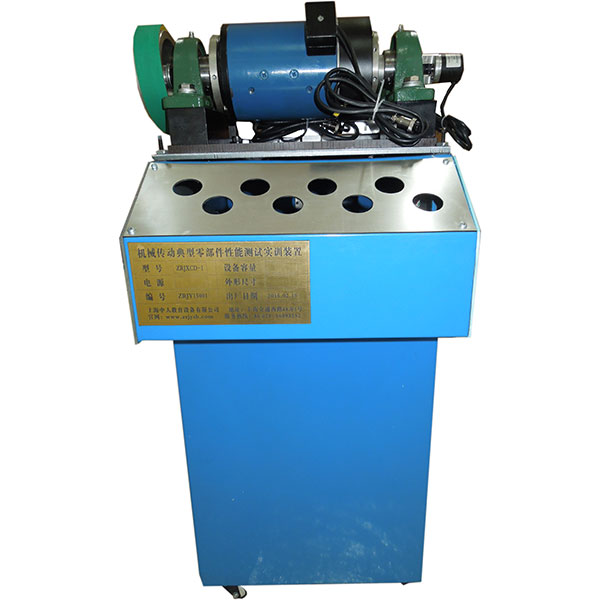

机械传动典型零部件性能测试实验装置

作者：发布时间：2023-12-26 点击：

机械传动经典型零部件功能测量试验实训装置,电动车电源转换实训装置

（一）设备基础介绍
"机械零部件功能测量试验实训台"可以测量试验带传动、链传动、万向节传动功能及传动效率,适用于各院校《机械设计基础》、《机械设计》、《机械原理》等课程中机械传动经典型零部件功能测量试验实训教学。
（二）系统特点
1.可手动或用计算机数据测量试验系统自动实行传动解析实训
2.能经过计算机数据测量试验系统实行传动的动作模仿,直接查看传动特性
3.可更换不一样的皮带轮,测量试验多种皮带传动
4.可分6级加载,在不一样负载情况下测量皮带传动、链传动、万向节传动的传动平稳性及传动效率
5.计算机数据测量试验系统功能强大,设定有数据收集、测量试验解析、弯曲线结合、存档并打印实训结果等功能。可测量功率、转速、效率等功能数据的就地实时数据,并结合测绘制作出效率、传动弯曲线等,各弯曲线坐标可随意设定。
（三）配备及技术功能
1.实训台(1)实训台为柜式.
2.输入电源:一相三线 AC220V±10% 50Hz
3.外观尺寸:650mm×530mm×1060mm
4.电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量（KV）10A
5.直线DC调节速度器1个:应用PWM脉宽调制技术,输出电压 0～220VDC,输出电流 4ADC
6.数显转速表2个:可分别显露主、从动电动机的转速
7.直线DC数显功率表2个:精度0.5级,既可显露功率值,也可切换显露电压和电流值
8.灯泡加载装置 1套

机械传动经典型零部件功能测量试验实训装置,电动车电源转换实训装置

一、功能特点
1.该设备完整展示了新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电子回路，展示各系统的结构和控制逻辑。
2.操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图与作业原理示意图；学员可直观对照新能源汽车电源变换结构原理图和实物，认知和解析新能源汽车电源变换系统的作业原理。
3.操作面板上装配备有点火开关、DC-AC、AC-DC、升压、降压模型块等，并辅以发光二极管实行系统流向的动态指示，还设定有模仿指示灯用来演示电源转换的作业状态，关键部件位置设定检测端子，可使用专用仪表器具测量功能数据。
4.操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图。
5.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）模型，经过点击零部件显露零部件名称，可360°全方位旋转、放大、缩小、平移，同时可经过移动零部件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部结构。
