新能源汽车全车电气实验台

作者：发布时间：2023-12-27 点击：

新能源汽车全车电气实训台,表面粗糙度对比测量结合实训装置

一、设备简介

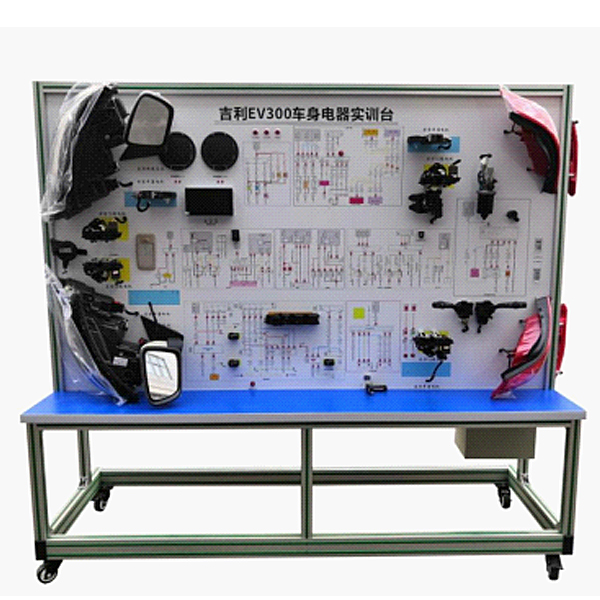

该设备应用全新纯电动车身电器实物为基础，充分展示纯电动汽车仪表系统、灯光系统、雨刮系统、喇叭系统、电池系统、电动车窗系统、电动门锁、音响系统、充电系统、DC电源转换系等电器各系统的构成结构和作业过程。
适用于各类院校对纯电动汽车车身电器课程理论和维修实训的教学需要。
二、功能特点
1.真实可运行的纯电动车身电器系统，充分展示纯电动车身电器系统的构成结构。
2.接通电源，操纵设备上的各种电器开关、按钮、真实演示纯电动车各系统的作业过程。
3.设备操作面板应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和实物，认知和解析纯电动车身电器各系统的作业原理。
3.操作面板上装配备有检测端子，可直接在操作面板上检测纯电动车身电器各系统电子回路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备操作面板部分应用操作面板部分应用1.5mm冷板冲压成形结构，外观美观；底架部分应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置。
5.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。

新能源汽车全车电气实训台,表面粗糙度对比测量结合实训装置

公差协作与技术测量是机械类专业非常重要的-一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求，更是机械设备的静态和动态几何精度的重要构成部分。--科学技术的发展和生产水平的提升，对机械设备的几何精度也提出了越来越高的要求，几何精度已经形成了一门单独的技术学科，并而且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精度设计的实际要求为标准，集合实际教学情况和教学对象条件为前提，精心.研制了一套课程理论与实际相集合的教学设备。适用于全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检测、检验教学。
实训项目
实训一:外圆车削表面粗糙度对比检测
实训二:端面铣表面粗糙度对比检测
实训三:刨削表面粗糙度对比检测
实训四:平面磨削表面粗糙度对比检测
基础配备
实训箱:
箱体应用优质的铝制型材，设定有结构坚固、外观美观，内衬为开模成型防震材料，能够有效保护设备免受损坏，外观尺寸: 400*320* 100mm;
结合套件(对象) :
外圆车削表面粗糙度对比零件1套、端面铣表面粗糙度对比零件1套、刨削表面粗精度对比零件1套、平面磨削表面粗糙度对比零件1套等构成;
配套图纸文档实训指导书:
外圆车削表面粗糙度对比样块1套、端面铣表面粗糙度对比样块1套、刨削表面粗糙度对比样块1套、平面磨削表面粗糙度对比样块1套;教学图纸文档实训指导书等;
