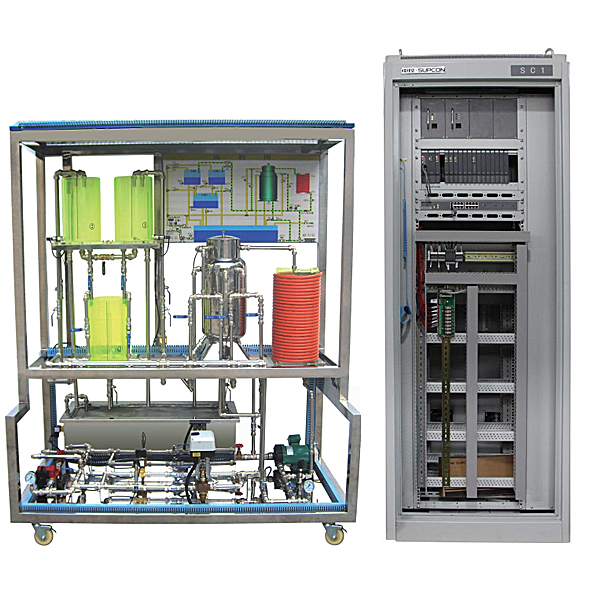

集散型过程控制综合实验装置

集散型过程控制综合实训装置,工厂供配电综合实训装置

一、基础介绍
集散型过程控制综合实训装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等功能数据，对其实行测量、控制，解析过程功能数据改变特性，研究过程控制规律的教学实训设备，过程控制综合实训装置选用智能化的工业用仪表器具仪表，接近工业实际，使用安全，运行平稳，维护简单，性价比优越。本装置集合多种控制方法，再现实际工业现场使用的控制手段，并提供用户更友好的研发连接口。
(1)、可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机数据”及相关课程的教学实训需求；
(2)、可作为有关企业技术人员、仪表实操人员、系统运行监控人员的实习、培训实训设备。
二、设备结构与特点：
（1）、三水箱配备；双路供水系统。
（2）、实训柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（3）、人性化设计，配备有储水箱，进排水自控装置，减轻实训人员劳动强度。配备有实训专用线的挂线架，取线挂线方便、整洁、美观。为实训文明实操提供条件。
（4）、装置的仪表、部件均选用现代化技术工业级设备，智能化程度高。精度好，规格多样。有利直观教学和拓宽学员工业现场知识。为以后走上社会打好结实基础。
（5）、安全度高，系统配备有漏电保护，带保护套的专用实训电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
（6）、开放度好，在教师指导下，学员可查看、可自己动手参与实操、可自行编程实行检验、可按照记录的就地实时弯曲线实行课程理论解析等。
（7）锅炉加热程控保护系统
A、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器作业。
B、电加热管电源控制开关应用钥匙开关，不实训时，由教师保护放置钥匙，避免无关人员误实操。




集散型过程控制综合实训装置,工厂供配电综合实训装置

一、 概 述

现代化工厂（特别是大型企业）供电负荷密度大，供电方法复杂，可靠性要求高，电能质量要求严格，还要求考虑更高的灵活性，以适应供电负荷不断多加和供电网络升级的需要。针对这种情况，将综合自动化技术融入到工厂供电系统中已成为一种必然趋势和发展方向。

“工厂供电综合自动化实训系统”正是依据高职高专《工厂电器与供电》、《电气设备及运行维护》、《供配电技术》、《供用电网络继电保护》、《配电系统自动化》和《配电网自动化技术》等课程的实训教学要求，集合工厂供电系统的实际应用和发展而设计的综合型实训系统。

二、 特 点

全面性：清楚地反映经典型工厂供电系统的一次和二次部分，综合应用多种工厂供电实际应用的电气设备。能够完成工厂供电系统的受电、输送、分配、控制、保护等实践技能实训要求；

先进性：综合微机继电保护、电量计量、plc和工控组态等微机职能检测控制的相关技术，应用分层分布式控制方法，组建成集控制、保护、测量和信号为一体的综合自动化实训平台；

实用性：系统结构清晰，运行灵活，实操可靠。

三、 技术功能

1. 输入电源：三相四线 AC380V±10% 50±2%Hz；

2. 整机容量（KV）：≤3kVA；

3. 实训台应用铁质亚光密纹喷塑，铝质操作面板；

4. RS-485和以太网两种通讯连接口；标准MODBUS通讯协议；

5. 微机保护装置测量元件精度：刻度误差：不大于1%；测量电流：0.2级；母线电压：0.2级；输出精度：0.2级；频率：0.01Hz；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms。

6. 实训系统由供配电系统主接线模仿屏、计量柜、控制柜、监控系统等四部分包括。

7. 实训系统能模仿中型工厂的供配电系统，应用控制屏结构，一次主接线印于铝操作面板上。由35 kV，10kV，两个不一样的电压等级包括 ，整个系统有两路35kV进线，其中一路正常供电，另一路作为备用，经过备自投自动切换;35kV母线出线有两路分支，一路送其他分厂，一路经总降变降压为10kV母线的进线电源1供本地使用；为了保证供电可靠性，另加一路电源作为10kV母线的进线电源2。进线电源1和进线电源2互为暗备用，分别给10kVⅠ段母线和10kVⅡ段母线供电，两者也可经过备自投自动切换。为了保证一次线路供电的可靠性，配备了微机备自投，微机线路和微机变压器保护；为了保证高压电动机的平稳运行，配备了高压电动机保护；为了提升用电质量，配备了无功补偿装置；为了完成自动化控制，配备了PC机和PLC控制器，完成了整个系统的“四遥”功能。
