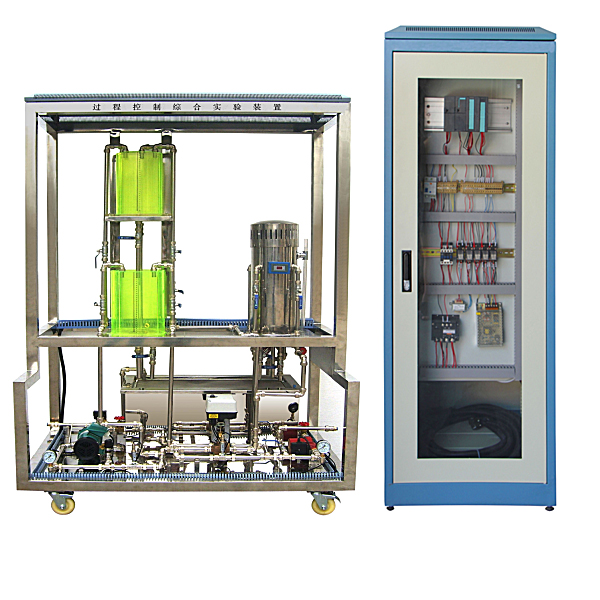

过程控制综合实验装置

过程控制综合实训装置,低压配电系统实训台

一、基础介绍
过程控制综合实训装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等功能数据，对其实行测量、控制，解析过程功能数据改变特性，研究过程控制规律的教学实训设备，过程控制综合实训装置选用智能化的工业用仪表器具仪表，接近工业实际，使用安全，运行平稳，维护简单，性价比优越。本装置集合多种控制方法，再现实际工业现场使用的控制手段，应用声光报警系统，并提供用户更友好的二次研发连接口。
二、设备结构与特点：
（1）、分体式设计，模型块化组装式结构，容易构成不一样控制系统。
（2）、二水箱配备；双路供水系统。
（3）、实训柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（4）、人性化设计，配备有储水箱，进排水自控装置，减轻实训人员劳动强度。配备有实训专用线的挂线架，取线挂线方便、整洁、美观。为实训文明实操提供条件。
（5）、装置的仪表、部件均选用现代化技术工业级设备，智能化程度高。精度好，规格多样。有利直观教学和拓宽学员工业现场知识。为以后走上社会打好结实基础。
（6）、安全度高，系统配备有漏电保护，带保护套的专用实训电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
（7）、开放度好，在教师指导下，学员可查看、可自己动手参与实操、可自行编程实行检验、可按照记录的就地实时弯曲线实行课程理论解析等。
（8）锅炉加热程控保护系统
A、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器作业。
B、电加热管电源控制开关应用钥匙开关，不实训时，由教师保护放置钥匙，避免无关人员误实操。
（9）、电源保护措施
A、加有电流型漏电保护器。
B、三相电源加有保险管，防止断路。




过程控制综合实训装置,低压配电系统实训台

1.1设备基础介绍：

该实训装置主要采用计量柜、进线柜、补偿柜及出线柜四部分构成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铝排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。

1.2技术功能数据：

作业电源：三相五线  380V±5%  50Hz

安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护

外观尺寸：660×600×2300mm

规格限定电流：100A

作业环境：温度0℃～50℃

相对湿度35～85%  海拔＜4000m

1.4设备结构：

全部柜体均应用优质铁板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。柜子的底部应用带刹车的万向轮，移动和固定两相宜，方便调节设备的摆放位置。
