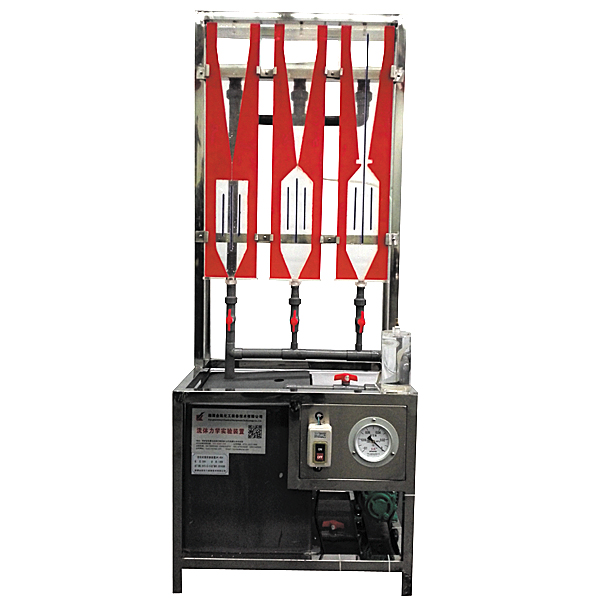

空化机理实验装置

空化机理实训装置,电力系统微机线路保护实训台

实训目的：
1、理解实训装置的构成。
2、掌控把握液体空化的机理，查看空化情况。
主要配备：
显露屏、水泵、水箱、空化杯、真空表、阀门、不锈钢框体结构。
技术功能数据：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、水泵：最高扬程：65m，规格限定流量：4.0m3/h，功率：1.5KW。
3、由3块显露屏整体结合而成，喉道最大流速Vmax= 18m/s
4、最大真空度接近6000mm水柱。
5、灯光照明，空化情况清晰可
6、实训所用的流体-水为全循环使用设计，充分节约水资源。
7、框体结构及台面均为304不锈钢材料，结构紧凑，外观美观，实操方便。
8、外观尺寸：800×500×1800mm（长×宽×高），框体结构为可移动式设计，带脚轮及禁锢脚。
9、建筑大楼与智能楼宇电气装配虚拟拟真系统




空化机理实训装置,电力系统微机线路保护实训台

本装置是按照《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学要求，并集合生产实际应用和发展而研发的微机线路保护实训装置。学员经过该实训，可熟悉和掌控把握电力系统中常规电磁式继电器保护和微机保护的原理，保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业线路保护的教学实训平台，而而且也能作为学员熟悉和掌控把握电力通讯规约和多种编程系统的硬件和系统平台。本装置还配备有RS-485/Modbus-RTU通信连接口及上位机监控系统。

一、装置的安全保护体系

三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设定有三相带灯熔断器作为断相指示与保护。

控制屏电源由接触器经过起、停按钮实行控制。

屏上装备有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电情况发生，即告警并切断总电源，保证实训安全。

三相调压器原、副边设定有过流保护技术，相间、线间过电流或直接短路均能自动保护。

设定有定时器兼报警记录仪（服务管理器），对违章使用的次数实行记录，为学员实训技能的考核提供一个统一标准。

二、实训内容

系统实训

模仿系统正常﹑最大﹑最小运行方法实训

模仿系统短路实训

保护装置静态试验

微机保护装置基础功能试验

微机定时限过电流保护

微机无时限电流速断保护

微机带时限电流速断保护

阶段式电流保护

运行方法对保护感知度的影响及感知度校验

电流电压连锁保护

反时限保护实训

阶段式过电流保护与自动重合闸前加快速度
