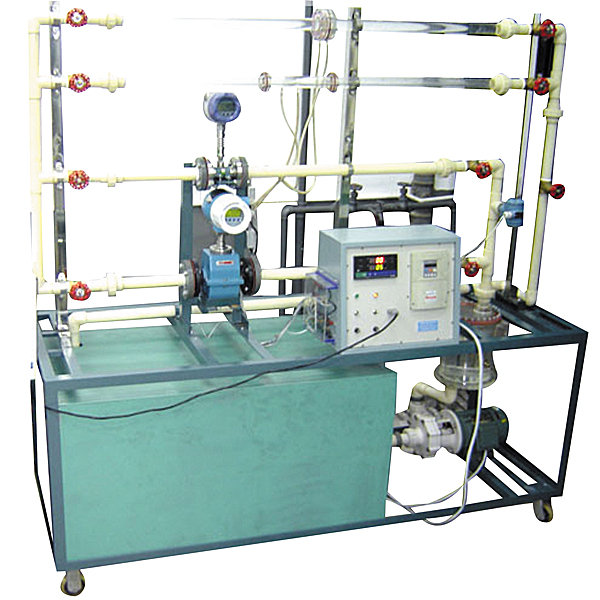

流量检测及控制系统实验装置

流量检测及控制系统实训装置,电磁炉维修实训装置

实训目的：
理解流量控制的方法，掌控把握流量测量试验及校正的常用方法，并经过各种流量检测设备的包括对各种仪表器具的误差和功能有定量的认知。
主要配备：
循环水箱，计量水箱、水泵，有机玻璃稳压罐、管路、有机玻璃测量试验管段、涡轮流量计、孔板流量计、文丘里流量计、涡街流量计、差压传感器、变频器、铂电阻温度传感器，巡检仪、不锈钢支撑架及控制柜。
技术功能数据：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、循环水箱容积40L，材料PVC。
3、标定计量水箱容积20L，材料有机玻璃。
4、防腐循环水泵，功率550W，流量3.5m3/h，扬程35m。
5、有机玻璃稳压罐容积10L。
6、APS循环管路，φ32mm、φ25mm、φ20mm不一样管径有机玻璃测量试验管段。
7、涡轮流量计，孔板流量计，文丘里流量计，涡街流量计。
8、差压传感器：测量范围0-150KPa；变频器调节转速。
9、温度测量Pt100铂电阻温度传感器，精度：0.5级。
10、8路万能信号输入巡检仪显露温度、流量、差压、转速。
11、实训所用的流体-水为全循环使用设计，充分节约水资源
12、框体结构及台面均为304不锈钢材料，结构紧凑，外观美观，实操方便。




流量检测及控制系统实训装置,电磁炉维修实训装置

一、系统特点

1.配套性  本实训装置应用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制应用微处置整理器包括电子回路，对象为机械实体结构，并能够方便准确测量试验到相关的电压、电流等功能数据，各实训部件之间连接专用导线配套齐全，配套部件的功能、规格等均密切集合实训的需要能满足各类学校的相应课程的实训教学。

2.实用性  本装置设定有实训考核功能，按照技能鉴定要求，教师可以很方便的设定隐蔽故障，学员能够更多的接触到经典型的电磁炉故障，实行排故实训，提升学员的排故能力，完成学员对认知、装配、调节测试、维修等多种技能的实训；并能实行考核及记录误排次数，对学员实行更公正的评定。

3.综合性  实训内容丰富，作业原理清晰明确，使学员能够尽可能多的接触和掌控把握电磁炉的作业方法，提升学员的综合能力和维修技能。

二、技术功能

1.输入电源：一相三线～220V±10%  50Hz

2.作业环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.整机容量（KV）：＜3kVA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

三、系统构成

本装置由电磁炉实物、电气控制板、实训考核系统和实训柜构成。

1.电磁炉实物：应用流行的BOKING新一代超微晶操作面板设计；

2.电气控制操作面板：电磁炉的电气控制系统，包括振荡电子回路、IGBT激励电子回路、 PWM脉宽调控电子回路、同步电子回路、VAC检测电子回路、电流检测电子回路、VCE检测电子回路、浪涌电压监测电子回路、过零检测 、锅底温度监测电子回路、IGBT温度监测电子回路；

3.实训考核系统：故障设计机构应用隐蔽式设计，学员可按照故障情况经过排故单元排除故障，考核时间及过程可完成完全记录和监控；
