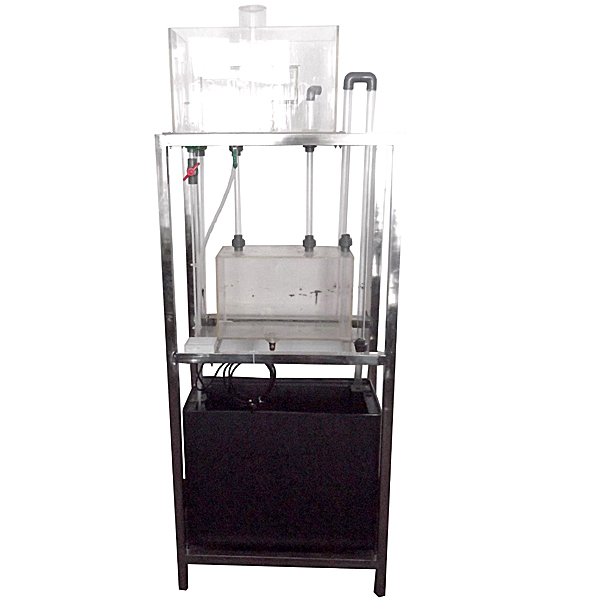

静水压力实验装置

静水压力实训装置,变电站综合自动化实训台

实训目的：
1、深入压强传递规律的理解。
2、掌控把握静水压力的传递过程和传递方法，建立静水压力传递的概念。
主要配备：
水泵、供水箱、高低位结合水箱、气压管、供水管、虹吸管、逆止阀、喷嘴、不锈钢支撑架等构成。
技术功能数据：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、静音环保型水泵：扬程：10m，规格限定流量：12L/min，功率：90W。
3、水箱：容积60L，PVC材料。
4、高低位结合水箱：容积30L，透明有机玻璃材料。
5、实训所用的流体-水为全循环使用设计，充分节约水资源。
6、框体结构及台面均为304不锈钢材料，结构紧凑，外观美观，实操方便。
7、外观尺寸：1000×500×1800mm（长×宽×高），框体结构为可移动式设计，带脚轮及禁锢脚。
8、建筑大楼与智能楼宇电气装配虚拟拟真系统




静水压力实训装置,变电站综合自动化实训台

一、 概 述

该系统由一次系统屏、二次保护柜、变电站后台系统三部分构成。一次系统应用经典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧应用单母分段,35kV侧应用单母分段带旁母接线。二次部分全部应用微机型继电保护装置和测控装置，分为四个保护柜装配；能上传数据，接受监控主机命令，完全满足“四遥”功能和远动的要求。同时应用多串行口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。

二、 特 点

1. 设定有经典型完整的一次系统，开关、刀闸应用不一样类型开关实操，互锁设定完备。 电气线路可设定多种类型故障；

2. 二次继电保护装置配备完整；

3. 间隔层设备功能良好，运行可靠；

4. 通信系统具备单独的通信信道，满足无人值班要求；

5. 成套性好，一次系统、二次系统、监控系统配备齐全；

6. 开放性强，保护测控装置应用标准通讯协议，系统系统应用工业组态系统，开放协议。

三、实训内容

线路保护类

(1) 系统正常﹑最大﹑最小运行方法

(2) 电气系统短路

(3) 微机保护装置基础功能测量试验

(4) 微机定时限过电流保护

(5) 微机无时限电流速断保护

(6) 微机带时限电流速断保护

(7) 阶段式电流保护

(8) 运行方法对保护感知度的影响及感知度校验
