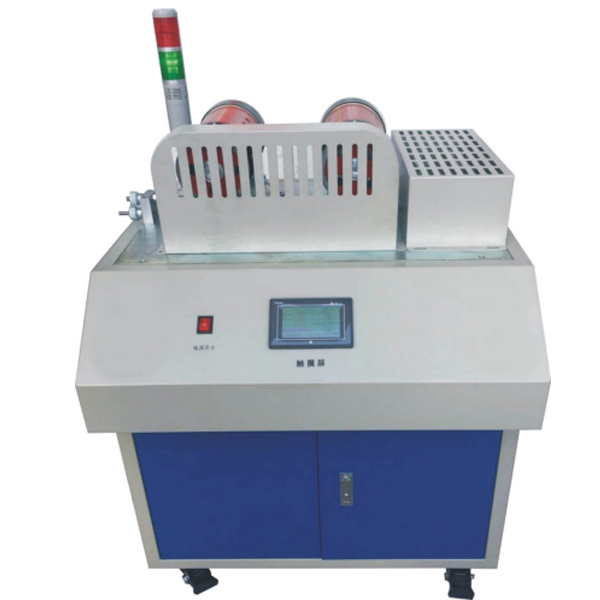

带传动效率测试分析实训台

1、带、链传动效率的测量，经过计算机数据测量试验解析系统测量试验并自动测绘制作滑差弯曲线和效率弯曲线；

2、经过触摸屏显露操作面板显露操作面板读数实行平皮带传动效率的测量，人工测绘制作滑差弯曲线和效率弯曲线。

二、功能特点：

1、运用拉压传感器独特的张紧力测量试验装置，来测量试验皮带的张紧力，能完成皮带传动受力解析实训；

2、带传动的张紧力经过旋钮调节，张紧力的大小经过传感器获取，并在触摸屏显露操作面板上显露；

3、应用传感器和A/D收集并转换成主动带轮和从动带轮的驱动力矩和阻力矩数据，应用角位移传感器和A/D板收集并转换成主、从动带轮的转数。最后输入计算机数据实行处置整理作出滑动弯曲线和效率弯曲线；

4、带传动实训台与触摸屏显露操作面板为包括一体（显露操作面板非单独装置），触摸屏显露操作面板上有显露转矩、转速、张紧力、加载、主电动机输入电压电流，从电动机输入电压电流等项目；并而且经过触摸屏的上加快速度和减慢速度按扭可以控制电动机转速的改变。

5、可经过计算机数据测量试验解析系统实行皮带传动的动作模仿，可查看弹性滑动及打滑情况；

6、计算机数据测量试验解析系统功能强大，可自动或人机集合实行测量试验解析、课程理论拟真、存档数据和提供并上交实训报告。

7、带传动实训台配备有上位机及上位机测控系统。、

1）上位机测控系统，能获取带传动实训数据并实行数据处置整理。

2）上位机配备（用户自备）：CPU为双核，主频≧3.3GHZ，内部存储≧8G，硬盘空间≧500G。

8、虚拟拟真教学系统

机械实训安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制移动，鼠标控制镜头方向，设定有机械安全距离实训，机械安全保护装置实训、机械安全防护设计基础考核，实训实行时，三维（3D）漫游画面应用箭头与脚印图案提醒移动至实训位置，机械对象周围圆圈显露了作业半径，实训过程伴有三维（3D）机器人的对话框提醒。
