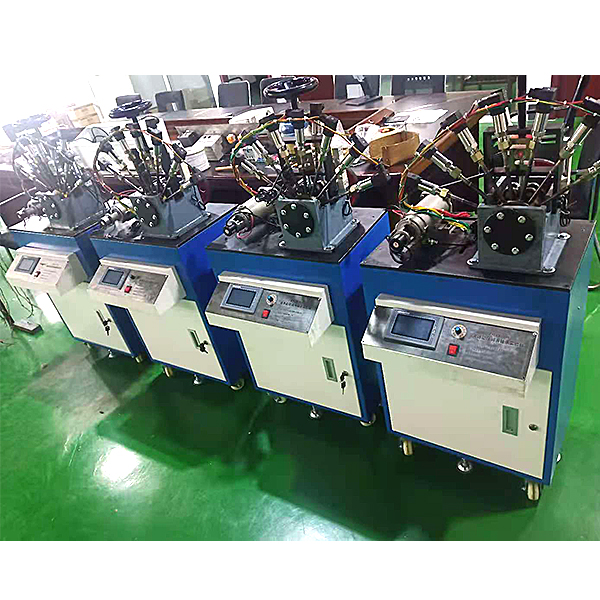

液体动压轴承实训台

液体动压轴承实训台,数电实训装置

主要技术功能数据：
1、电动机功率：600W；
2、测速范围：0─500转/分，
3、负载范围：0─300kg；
4、管路压力传感器8个（0.6Mpa），荷载量传感器1个（0-500kg），测力传感器1个（5kg），传感器精度：±0.2％（读数）；
5、圆柱滚子允许最大作业转速为300rpm；
6、允许最大加载力为300kg；
7、轴瓦内直径d=75mm；有效长度L=100mm；
8、外观尺寸：170×500×650mm；
9、重量（kg）：52kg
基础配备：
1、调节速度电动机1个；
2、管路压力传感器8个，荷载量传感器1个，测力传感器1个，
3、弹性加载装置、测量试验数据装置一套，测量试验系统一套，多媒体系统光盘一个，随机工量具一套，机罩一个。
实训内容
1、查看滑动轴承的结构，测量其径向油膜压力分布和轴向油膜压力分布；
2、测量其摩擦特征弯曲线，特别低转速能实行演示，能查看并计算油膜厚度。




液体动压轴承实训台,数电实训装置

设备介绍：

数字电子回路学习掌控把握机,主机提供了多种信号源;正面印刷字符连线,反面按装元件,全部信号源频率计等电子回路全部由CPLD芯片和双操作面板包括，全部器件均选用优质设备,使整机的品质得到提升。由于元件全部装于背面,从而能有效的降低和避免人为损坏的可能,本机特点：使用方便,耐用,实训内容灵活,可方便做数字模仿各类实训。本学习掌控把握机适用于高等院校及各类职业技术学校的电子技术类教学。

一、系统构成

（1）结构：铝制框体结构，防火烧材料，环保胶水，拉手，质量可靠，坚固耐用。

（2）电源 ：交流AC输入：220V±10% ，50HZ ，电源开关带有LED灯指示

直线DC输出：±12V/200mA 、 5V/2A

以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，内阻小于0.1欧姆。

（2）手动单脉冲电子回路2组：可同时输出正负两个脉冲，脉冲幅值为TTL电平。

（3）连续脉冲一组，输出为TTL电平：

固定频率脉冲源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；

（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）

（5）逻辑电平的输入与显露：

A、12位单独逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。

B、12位由红色LED及驱动电子回路构成的逻辑电平显露电子回路。

（6）数码管显露：

A、4位由八段LED数码管构成的BCD码译码显露电子回路；

B、1位八段LED数码管，引脚全部引出，用于数码管实训。
