回转体动平衡实训装置

回转体动平衡实训装置,电子焊接装配实训台

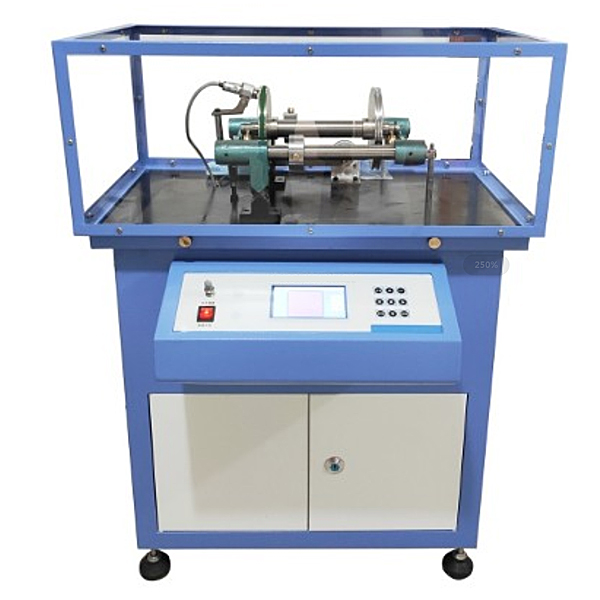

该实训台是应用传感器、微机等先进测量试验手段和方法装备的智能型可视化动平衡实训台，设定有技术先进、体积小、实操方便、效果直观等优点。
经过实训可以使学员对回转构件中不平衡惯性力的改变规律及其引起的强迫振动产生感性认知，掌控把握动平衡的原理和试验方法，是机械原理实训室的重要设备之一。

实训内容内容：
1．理解并掌控把握刚性转子的动平衡原理及试验方法；
2．熟悉用传感器及其测量试验仪表器具测量动态功能数据的基础原理和方法；
3．理解处置整理数据的方法。

主要技术特点：
1．该实训台摆动框体结构由X形弹簧片支承形成振动系统，配重块为磁性体，整个实训台体积小，实操简便，直观性强，配以先进的测量试验和计算机数据辅助实训手段，适用于教学实训。
2．被测转子的转速可无级调节，转子转速和不平衡质量的相位由光电传感器测出；转子不平衡质量引起的框体结构振动产生的振幅（瞬间角位移），由光栅编码器获取。两组信号
由单片机测控系统经过RS232串行口送入微机解算后，即可得出转子不平衡质量的大小和方位。




回转体动平衡实训装置,电子焊接装配实训台

一、设备基础介绍：

本装置是高度拟真的电子焊接装配实操台，满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学员的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。

二、技术功能

1、输入电源：三相四线380V±10％50Hz

2、作业环境：温度-10℃～+40℃相对湿度<85％(25℃)

3、装置容量（KV）：<200VA

4、外观尺寸：1.6m×0.75m×2m。

三、实训装置

1、实训台

实训台主要采用实训桌、实训操作面板、钢木框体结构、顶部框体结构等构成。

（1）备配备有一个工量具柜，可放置实训套件、工量具和图纸文档实训指导书等；台面上铺有绿色防静电桌垫；另外还设定有四个带刹车的万向轮，方便移动和固定。

（2）有一块实训操作面板，提供AC220V电源插头座连接口和固定直线DC电源，其中直线DC电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。

（3）钢木框体结构为双层结构。第一层用于挂放元件盒（焊接工序用）或实训箱式挂件（调节测试工序用）。第二层设定有四个PVC夹板，可用来夹放相关实训图纸文档实训指导书。

（4）顶部框体结构上设定有电风扇和30W日光灯（照明设备）一个。
