电动车电驱动传动系统实训装置

作者：发布时间：2024-04-14 点击：

电动车电驱动传动系统实训装置,CAN总线型智能家居实训装置

一.设备简介

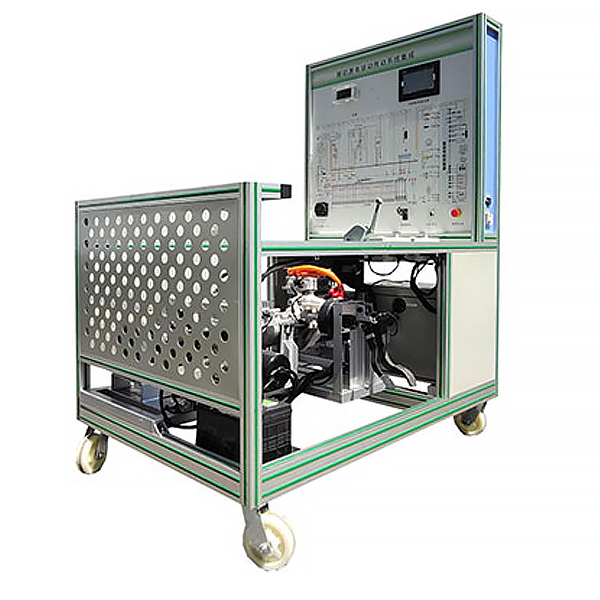

选用纯电动车交流AC异步电动机与控制器、智能工况模仿系统、锂电池及管理系统（BMS）、仪表、传动系统、电子真空液压限制动作系统、模仿加载控制器、加载器、教学板等真实器件制作的实训实训台架，可完成动力驱动系统相关的实训实训内容。适合于各类院校对电驱动传动系统、锂电池及管理系统（BMS）等系统课程理论和维修实训的拆卸装配与维护、结构与原理认知、系统实操、功能动态演示、故障检测与诊断教学需要。
二.功能特点
1.锂电池及管理系统（BMS）：动力电池功能数据实行就地实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并经过CAN总线的方法与带CAN通讯的车载充电动机等实行信息交互。
2.纯电动汽车动力电池包（动力电池：单体磷酸铁锂电池3.2V50Ah，共24节串联），电池管理系统含有：电压与温度及电流收集模型块、主控模型块等，主控模型块经过CAN网络与其他模型块通讯，直观理解动力电池PACK技术。
3.动力电池包、霍尔电流传感器、充电继电器、放电继电器、预充继电器、总正继电器、总负继电器均设定有检测端口，可就地实时检测系统电子回路元件的电信号，如电阻、电压、电流、频率信号等。
4.BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），与车载充电动机CAN通讯，经过BMS控制车载充电动机作业，估算SOC(荷电状态)等。

电动车电驱动传动系统实训装置,CAN总线型智能家居实训装置

一、系统基础介绍：
智能家居照明系统综合实训装置（CAN总线型）协作智能建筑楼宇供配电系统有关课程，实行有关供配电低压部分的教学实训，可以让学员理解楼宇中配电基础结构，熟悉供配电监控系统，掌控把握供配电子系统在楼宇自动化系统中的应用。同时能实行有关照明配电和控制部分的教学实训，可以让学员理解楼宇中照明配电线路基础结构，熟悉照明监控系统，掌控把握照明子系统在楼宇自动化系统中的应用。该装置能满足 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用于各类职业教育培训机构的教学。
二、系统特点：
1、供配电系统和照明系统可完成就地实时调度运行
2、应用上们机和7寸触摸屏收集控制模型块完成对电力系统中各类数据的收集
3、应用先进CAN总线通信协议组网
4、配备上位机监控系统，可就地实时监控供配电网络结构，还可监控照明系统，控制照明线路
楼宇照明系统是一种先进的照明控制方法，它是应用全数字、模型块化、分布式的系统结构，经过五类线连接到时一起，它可以是整个建筑智能化系统的一个子系统一部分，经过网络接入BA系统，也可作为单独的系统自动控制
