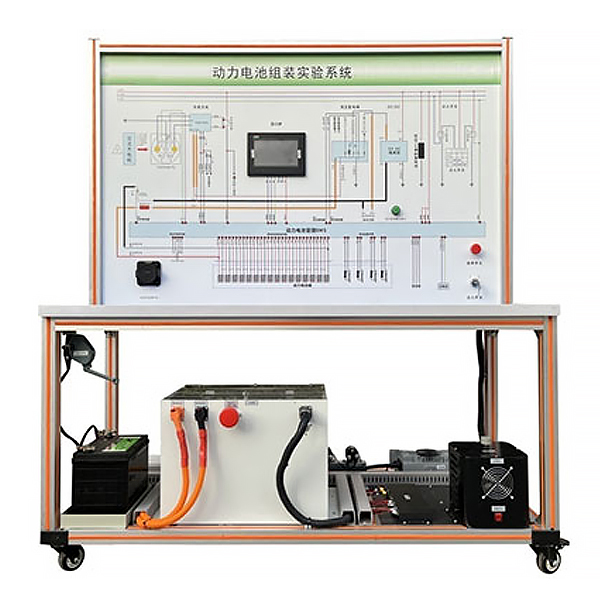

动力电池包PACK实验台

作者：发布时间：2024-04-13 点击：

动力电池包PACK实训台,网络配线综合实训台

一、主要功能
满足电池装配与调节测试能力，满足动力蓄电池的装配与调节测试、单体电池的装配与测量、电池模组的分装与测量、直线DC充电连接口的装配与测量、交流AC充电连接口的装配与测量。满足以下实训内容：单体电压测量试验。单体内阻测量试验。单体电池的分档。模型块拆卸装配、打码、调节测试与检测。动力蓄电池的拆卸装配、调节测试与检测。接触器拆卸装配、测量。交直线DC充电连接口拆卸装配。手动维修开关拆卸装配。电流传感器拆卸装配、测量。预充电阻拆卸装配、测量。高压连接器拆卸装配。热管理系统气密性检测。PACK气密性检测。BMS装配。充放电测量试验。直线DC充电连接口装配与充电调节测试。高低压线束拆卸装配。其他附件拆卸装配。可以与交流AC充电桩装调台、驱动电动机装调台联动测量试验，相互检验。
二、主要技术要求
（1）动力电池装调台金属台体,设备整体尺寸（长*宽*高）：约1630*780*1730mm
（2）动力蓄电池
①电池管理系统（BMS）作业电压范围：DC 9～36V 。作业温度范围：-40℃～85℃。储存温度范围：-40℃～125℃。作业湿度范围(%)：0～95%。单体电池电压检测范围：0～5V。单只电池电压采样精度：≤5mV。单体电池电压采样频率：≤100ms。总电压检测精度：<1%。温度测量范围：-40～125℃。温度检测精度：±1℃。电流检测范围：≤75A。
②车载充电动机。海拔高度：≤3000m 满载输出。存储环境温度：-40℃～80℃。作业环境温度：-20℃～55℃正常作业；55℃～75℃降额输出。相对湿度：0～95%。装配环境：无剧烈振动和冲击。粉尘环境：无导电或爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气。规格型号：75V 10A。输入电压：≥220V AC。作业频率：50/60Hz。CC、CP功能：有。输出电压：≥75V DC。输出电流：≤10A。输出功率：≥800W。稳压精度：≤1%。稳流精度：≤1%。电压纹波（P-P）：≤1%。作业效率：≥0.93。输入过压保护值：高于260V AC保护性关机

动力电池包PACK实训台,网络配线综合实训台

一、技术规格：
外型尺寸:长600mm,宽530mm,高1800mm
电压/功率:交流AC220V/50W
配套设备:6U网络压接线实训仪1台、6U网络跳线检测及故障演示仪1台、网络理线环2个、8口PDU电源插头座1个、100回110型通信跳线架2台、24口网络配线架2台、24口光纤配线架1台、零件/工量具盒1个、电源地插1套。
二、设备特点
1）装置选用19英寸开放式落地型机架，外观尺寸：长0.6米，宽0.53米，高1.8米。机架下部有4个地脚螺丝固定，保证设备牢固，能够承受实训打线冲击力。
2）6U机架式带彩色LED色块显露功能的网络压接线实训测量试验仪（彩色LED色块显露灯，共96个）1台，每芯线端接对应彩色LED发光块，直观持续显露端接连接状况和线序，分48组共有96个发光色块，同时显露6根双绞线全部端接情况，直观判别通信网络双绞线的跨接、反接、短路、断路等故障。测量试验结果以WIFI无线信号或者RS485传输至教师计算机数据管理端系统中。
彩色LED显露功能的网络跳线检测及故障演示仪1台，对应彩色LED发光块显露RJ45接头两端压接线端接的连接状况和线序。每根跳线对应8组16个彩色LED发光色块，直观持续显露连接状况和线序，分为32组共有64个发光色块灯，并设定有线缆类型、组别、故障类型提醒灯，可快速同时检测出4根跳线压接情况。故障模仿演示功能，设定6组（正确、反接、跨接、断路、交叉、短路）常见网络布线正确与故障类型。测量试验结果以WIFI无线信号或者RS485传输至教师计算机数据管理端系统中。
