便携式透明液压传动实验台

作者：发布时间：2024-03-27 点击：

便携式透明液压传动实训台,透明平面磨床教学实训装置

设备基础介绍

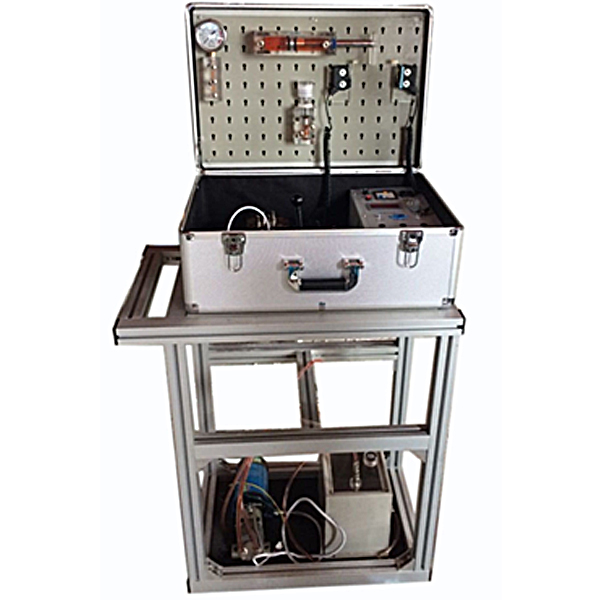

便携式透明液压传动实训箱可实行液压传动演示、液压传动基础线路（压力、流量、方向控制线路）。适合职业院校相关专业液压传动、液压与气压传动等课程的实训教学。
系统特点
1、液压元件以透明有机玻璃外壳为主，作业介质为白色液压油，系统作业时可清晰查看到液压元件阀芯的作业过程，直观性强。
2、液压元件管路以透明软管连接，结构紧凑、连接可靠、不漏油。
3、箱子集元件元件、液压泵站、调节速度电动机及电气控制部分为一体箱，教师可方便的将设备带入课堂实行现场演示教学和实物讲解
技术功能
1、输入电源：一相三线220V，50Hz
2、装置容量（KV）：<0.3KVA
3、定量齿轮泵：规格限定压力1.6MPa,规格限定流量：4L/min
4、直线DC调节速度电动机：规格限定电压：AC220V，规格限定功率：180W，规格限定转速：1400r/min
5、外开尺寸：550mm*370mm*230mm

便携式透明液压传动实训台,透明平面磨床教学实训装置

一、设备功能
1、选用透明有机玻璃，零件应用铝件，能全透明地看到设备内部结构与动作。铸件表面无沙眼，加工件表面精度Ra1.6
2、全部解剖元件均能实行正常的机械运行。
3、充分展示各个细微结构和机构装配装置。
4、自动运行、演绎设备运作过程，使学员很直观的理解整体过程。
二、技术功能数据
1.作业台作业面尺寸（长×宽）：不小于582mm×200mm
2.磨削工件**尺寸（长×宽×高）：不小于380mm×175mm×200mm
3.作业台纵向移动速度（无级）：2~10米/分
4.磨头垂直移动行程：不小于200mm
5.磨头纵横移动行程：不小于175mm
6.油泵流量：10升/分
7.油泵电动机功率： 0.37千瓦
8.主电动机功率：不小于0.25千瓦
9.外观参考尺寸（长×宽×高）：不小于1600mm×800mm×1360mm
