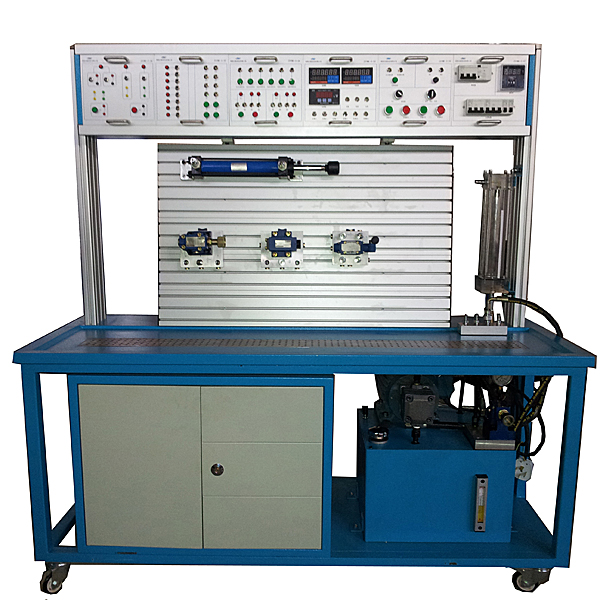

液压故障诊断与维修实训台

作者：发布时间：2024-03-27 点击：

液压故障诊断与维修实训台,多功能固定式实用绘图实训台

液压技术已广泛应用于我国各个领域。由于液压系统是结构复杂而且精密度高的机、电、液综合系统，液压故障诊断难度较大，常常成为企业生产顺行的重大障碍。本实训台将经过经典型故障诊断处置整理传授正确思路、科学方法和先进经验，使学员能够掌控把握液压系统故障解析技巧，快速准确地找出故障所在。
一、实训内容
1、液压系统的常见故障诊断与处置整理实训；
2、基础线路结合、拼接实训。
3、常用液压元件的功能测量试验实训。
4、液压传动系统构成示范演示实训。
5、液压传动各元部件结构及作业原理观摩、拆卸装配实训。
6、plc控制实训。
7、可编程序控制器（PLC）电气控制实训：机-电-液一体控制实训。
二、实训内容
1、常用液压元件的故障诊断实训
实训一：液压压力阀故障诊断与处置整理 1
实训二：液压压力阀故障诊断与处置整理2
实训三：液压换向阀故障诊断与解析1
实训四：液压换向阀故障诊断与解析2
实训五：液压流量阀故障诊断与处置整理1
实训六：液压流量阀故障诊断与处置整理2
实训七：液压执行元件故障诊断与处置整理1

液压故障诊断与维修实训台,多功能固定式实用绘图实训台

一、基础介绍：
多功能实用绘图桌固定绘图桌支撑架应用钢架结构，桌操作面板应用东北优质加厚椴木材料的1号绘图板，并可调节倾角0°-85°，桌面下部有储物隔板，可以放置书包、文具和图纸等物品，牢固耐用，适用于机械制图绘图和绘画专业，在院校内实用和经济的一款多功能和升降绘图绘画桌，有较强的多种行业和课程的兼容性和普及性。
二、主要特点：
1、此款绘图桌是国内**型的设备，和国内任何一款绘图桌的区别在于，应用单边双支撑结构，大大增强桌子的平稳性和牢固性。
2、工业桌面标配灰白三聚氰胺贴面防火烧板，PVC高温封边。倾角应用弹簧铰链无级调节倾角，倾角范围0—85°，同时设定有锁定装置，保证倾斜角度不滑动。
3、桌面高度应用符合人体工学原理的适宜高度：800mm，脚柱应用30×30×650方钢，着地横管应用 50×30×530mm方钢，图板架框由20×20mm方钢焊接。
4、全部钢管均应用优质钢材，经过酸洗、磷化、防静电喷塑以及高温固化处置整理。全部铁件链接部分应用二氧化碳气体保护焊，焊点美观牢固。
5、机械实训安全教育虚拟拟真系统：本系统基于unity3d研发，可布置到云服务器端，也可在本地环境使用，系统应用三维（3D）漫游的形式，可经过键盘控制移动，鼠标控制镜头方向，设定有机械安全距离实训，机械安全保护装置实训、机械安全防护设计基础考核，实训实行时，三维（3D）漫游画面应用箭头与脚印图案提醒移动至实训位置，机械对象周围圆圈显露了作业半径，实训过程伴有三维（3D）机器人的对话框提醒。
A、机械安全距离实训内容包括防止上下肢触及危险区的安全距离实训（内分2种围栏高度与开口大小），选用进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实训过程为人体进入机械对象作业半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并实行下一实训，***终一步为正确做法。
