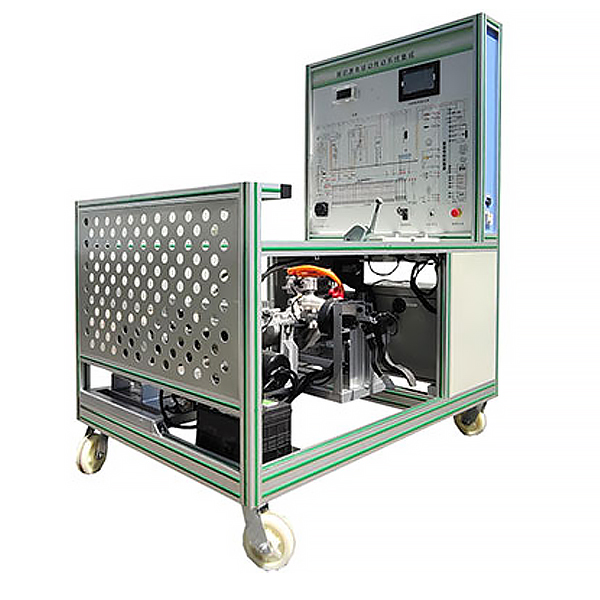

新能源车驱动实训装置,电动车充电动机拆卸装配实训台

一.设备简介
选用纯电动车交流AC异步电动机与控制器、智能工况模仿系统、锂电池及管理系统（BMS）、仪表、传动系统、电子真空液压限制动作系统、模仿加载控制器、加载器、教学板等真实器件制作的实训实训台架，可完成动力驱动系统相关的实训实训内容。适合于各类院校对电驱动传动系统、锂电池及管理系统（BMS）等系统课程理论和维修实训的拆卸装配与维护、结构与原理认知、系统实操、功能动态演示、故障检测与诊断教学需要。
二.功能特点
1.锂电池及管理系统（BMS）：动力电池功能数据实行就地实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并经过CAN总线的方法与带CAN通讯的车载充电动机等实行信息交互。
2.纯电动汽车动力电池包（动力电池：单体磷酸铁锂电池3.2V50Ah，共24节串联），电池管理系统含有：电压与温度及电流收集模型块、主控模型块等，主控模型块经过CAN网络与其他模型块通讯，直观理解动力电池PACK技术。
3.动力电池包、霍尔电流传感器、充电继电器、放电继电器、预充继电器、总正继电器、总负继电器均设定有检测端口，可就地实时检测系统电子回路元件的电信号，如电阻、电压、电流、频率信号等。
4.BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），与车载充电动机CAN通讯，经过BMS控制车载充电动机作业，估算SOC(荷电状态)等。
(1)设定有单体电压数据收集、总电压数据收集、电流收集、温度收集。
(2)设定有完备的故障等级报警功能，包括电压、电流、温度等故障报警。
(3)设定有SOC估算功能。

新能源车驱动实训装置,电动车充电动机拆卸装配实训台

一、设备基础介绍：
该设备由新能源汽车充电动机总成固定支撑架、拆卸装配台底座、翻转架、减慢速度机构，接油盘等部件构成，主要用于新能源汽车电控系统教学。
二、设备功能：
应用翻新BJ EV160 充电动机制作而成，内部各零部件齐全，能够全面的展示内外结构。
上下两面应用精美高透明加厚 PMMA 材料封装，内外各部件及相互之间连接原理可清析的展示出来。
可完成 360°旋转。
移动台架底部带有自锁脚轮装置，可移动式，方便教学。
三、实训任务：
理解充电动机系统结构布置；
理解充电动机结构及控制策略；
理解充电动机结构构成、拆卸装配；
拆卸装配充电动机内部高压连接，掌控把握高压能量流动方向；
拆卸装配充电动机低压连接，了结核心控制原理；
四、设备规格：
外观尺寸(长×宽×高)：1000mm*600mm*800mm
