电动汽车控制策略示教实训装置

作者：发布时间：2024-03-19 点击：

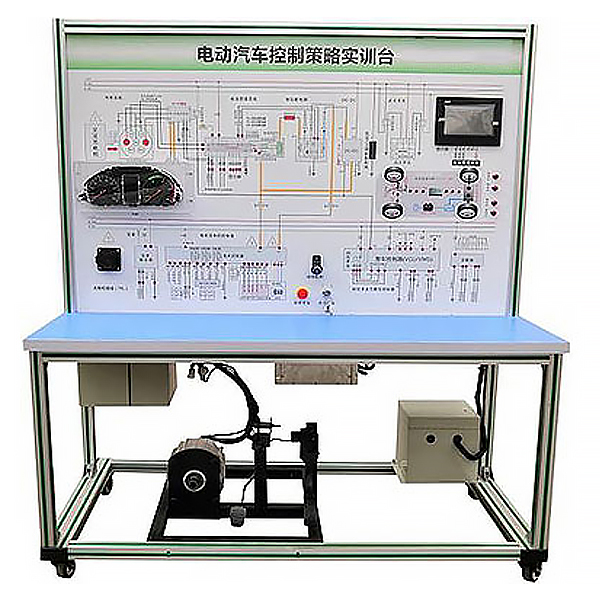

电动汽车控制策略示教实训装置,充电桩拆卸装配实训台

一.设备简介
应用纯电动车控制策略系统（含有电动机控制、电池管理、VCU控制、车载充电动机、电源转换系统、高压安全系统）的真实器件制作，含有电池及管理系统、电动机及控制系统、车载充电系统、整车控制器VCU及控制系统、电源转换系统（AC-DC模型块、DC-DC模型块、DC-AC模型块）、高压安全系统,真实展示电动汽车控制策略系统的结构原理与作业过程，纯电动车控制策略系统动力功能、可靠功能、安全功能。完成控制策略演示检验实操，包括起步模式、正常驱动模式、能量管理策略、安全控制策略以及其他情况下的控制策略等，并对控制策略实行检测解析诊断。
二.功能特点1.可展示纯电动车控制策略的完整构成结构（含有纯电动车永磁同步电动机控制、电池管理、VCU控制、车载充电动机、电源转换系统、高压安全系统）；
2.装配纯电动车真实器件，含有电池及管理系统、电动机及控制系统、车载充电系统、整车控制器VCU及控制系统、电源转换系统（AC-DC模型块、DC-DC模型块、DC-AC模型块）、高压安全系统,真实展示电动汽车控制策略系统的结构原理与作业过程。3.装配驾驶者实行各项实操的装置，包括档位控制、油门踏板、刹车踏板等；展示驾驶者实操的各种意图，如何与电动车控制系统关联对接；3.电力驱动动力系统的加快速度、减慢速度、限制动作及能量回收工况正常作业；4.完成控制策略演示检验实操，包括起步模式、正常驱动模式、能量管理策略、安全控制策略以及其他情况下的控制策略等，并对控制策略实行检测解析诊断。
5.锂电池及管理系统（BMS）：动力电池功能数据实行就地实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并经过CAN总线的方法与带CAN通讯的车载充电动机等实行信息交互。

电动汽车控制策略示教实训装置,充电桩拆卸装配实训台

技术功能数据：
1.应用250V/440V 32A(三相)枪座，兼容单三相交流AC充电桩测量试验。
2.供电方法可选用外接电源供电或桩供电。
3. 就地实时检测充电桩CP线上的电压，占空比，频率。并经过占空比按照国标规定计算充电桩的**输出电流。
4. 就地实时检测充电桩上的CC端连接电阻值，依据国标判别连接状态和电缆容量（KV）。
5. 内置一相电表，就地实时显露充电桩的充电电压电流数据。
6. 就地实时监控充电枪座的温度。
7. S2开关外置，经过手动控制。
8. 使用7寸电阻触摸屏实操。
9. 判别CP电压，CP频率，CP占空比，CC阻值数据的合格范围并显露判别结果。
10.交流AC枪座7孔线全部用香蕉座引出，方便外接仪表器具测量。其中A,B,C,N应用16MM插头座，耐压3KV，**电流80A。
11.总重量（kg）小于6KG，外出携带方便。
12.满足国标互实操测量试验。
13.具备多档位漏电电阻。
