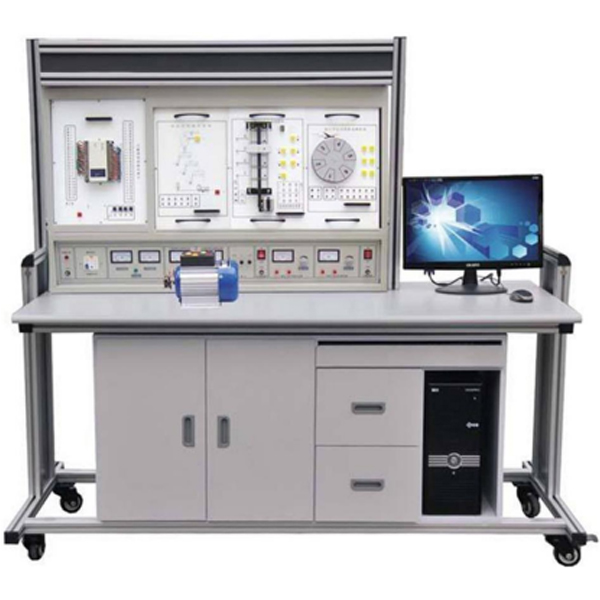

西门子1200可编程控制器实验台

可编程控制器实训装置集可编程逻辑控制器、编程系统、模仿控制实训箱式挂件、实物等于一体，可直观地实行plc的基础指令实训，多个应用广泛的PLC实际应用模仿实训和实物控制实训，同时也为了高层次的设计研发实训提供良好的条件。能完成多个电气控制实训。

本实训装置适合高职院校、职业学校的机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等的实训教学。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、特点：

1、装置应用结合套件式结构，更换实训模型块便捷，如需要拓展功能或研发新实训，只需添加实训模型块箱式挂件即可，永不淘汰。

2、应用西门子可编程序控制器，应用模型块化设计，可按照不一样的需要构成不一样的控制系统。

3、PLC主机的网络教学实训：配备有RS485网络通信（也可选用CC-Link通信，价格另议），教师端电脑（主站）分别跟PLC主机（从站）实行直接通信实训（即实行1：N通信），任一台PLC主机（主站）跟PLC主机（从站）实行直接通信实训（即实行N：N通信）。

三、技术功能

1、交流AC电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、整机功耗：≤1.0 kVA；

4、安全保障功能：实训台桌面应用高绝缘、高强度、耐高温的材料。设定有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训导线

5、外观尺寸：1600mm×730mm×1700mm

西门子1200可编程控制器实训台,模仿电子回路实训台

模仿电子回路实训箱将全部实训模型块分类集中分布于线路板上，由锁紧式插孔将引线引出，学员可按照各实训内容自已动手搭建电子回路，有利于培养学员的思维能力及动手能力，也增强了该实训箱的适用性。模仿电子回路实训箱以《高等工业学校电子技术基础课程教学基础要求》中确定的教学实训要求为基础，包括了《模仿电子技术基础》课程全部实训内容，是专为各职教高教学校、中等专业学校和电大、职大等学员学习掌控把握电子技术、电子线路等课程研发的**型实训设备。
一、实训箱构成
（1）结构：铝制框体结构，防火烧材料，环保胶水，拉手，质量可靠，坚固耐用。
（2）电源：输入：AC 220V±10%，50HZ ，开关带有LED电源指示灯
输出：※DC：- 5V～-12V可调， I≥0.5A
※DC：＋5V～＋27V可调, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，可经过直线DC电压表就地实时监控电压值，内阻小于0.1欧姆。
（3）两路可调直线DC信号源：
     双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。
（4）低频信号源:2HZ-20KHZ   四档可调  输出幅度：0-10V
     分别可输出方波、三角波、正弦波三种波动线
（5）数字式频率计(测量范围：0~200KHZ)
（6）数字直线DC电压表（测量范围：0~200V）
（7）分立元件电子回路
