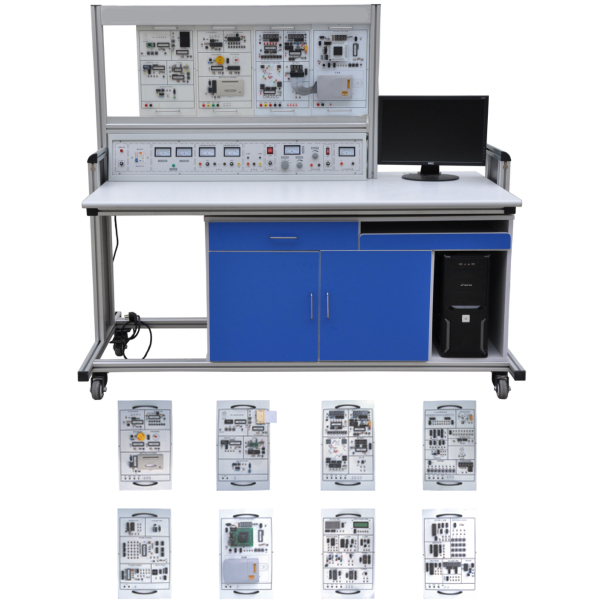

单片机开发应用技术综合实验台

本装置由控制屏、实训箱式挂件、实训桌构成，经过本实训台可完成单片机的连接口拓展、数据收集、数据显露、键盘控制、定时器等实训，配备有拟真器。

设定有电流型漏电保护器，控制屏若有漏电情况，漏电流超过一定值，即切断电源，对人身安全起到一定的保护。

装置应用结合套件式结构，更换实训模型块便捷。如需拓展功能或研发新实训，只需添加实训模型块箱式挂件即可，永不淘汰。

二、主要技术功能数据

1、输入电源：AC220V±10%  50Hz

2、作业环境：温度-10℃～+40℃  相对湿度＜85%（25℃）

3、装置容量（KV）：200VA

4、重量（kg）：100Kg

5、外观尺寸（cm）：160×75×150

6、箱式挂件尺寸（mm）：410×240×60

三、装置包括

（一）实训屏：实训时放置实训箱式挂件，并提供实训电源，铁质双面亚光密纹喷塑结构。
 1、电源输入:作业电压220V±5%(50Hz)，输入时指示灯亮。
 2、电源输出：有保险丝和漏电保护开关二级保护功能。输出一相交流AC220V作业电压有高精度电压表电流表指示。

A组:直线DC电压+5V/3A，-+5V/3A输出，有高精度直线DC电压表指示电压输出，过流自动保护功能。

B组: 直线DC电压+12V/-12V输出，电流2A输出，有高精度直线DC电压表指示电压输出，过流自动保护功能。

单片机研发应用技术综合实训台,双闭环直线DC调节速度调压实训装置

一、 概 述

 该设备能满足学校对技师和**维修电工的培训及技能考核之所需，也可作为普通高校“电力电子技术”、“电力拖动自动控制系统”、“直线DC调节速度”等课程的实训设备。可以完成带电流截止负反馈转速单闭环、电流单闭环和电压、电流双闭环调节速度实训，经过设定故障的方法，也可以完成自动化方面的实训考核。

二、适用范围

 本装置涵盖了各高等院校和高职高专等所开设的“直线DC调节速度”、“电动机控制”及“电力拖动自动控制系统”等专业课程所要求的实训内容。

三、技术功能

1. 输入电源: 三相四线(或三相五线)～380V±10% 50Hz

2. 作业环境: 温度-10℃～+40℃　相对湿度＜85%（25℃）海拨＜4000m

3. 装置容量（KV）：＜1.5kVA

4. 外观尺寸：850cm×70cm×180cm

四、基础配备

1. 工业控制柜（设定有玻璃门、直观清晰）

2. 控制柜***上部为示波器放置区和设故箱，中间部分为电源控制部分，实训接线区和相应的监控仪表，装备有±300V直线DC电压表、±2.0A直线DC电流表和数字转速表用于指示直线DC电动机的运行状态，控制柜下部装备有三相同步变压器、三相电流互感器和功率晶闸管模型块等。

3. 直线DC电动机组

实训控制柜配备直线DC电动机、发电动机、 测速系统，具体功能数据如下：

①直线DC电动机（规格限定电压：220V；规格限定功率：185W；规格限定电流：1.10A；规格限定转速：1500r/min）

②发电动机（规格限定电压：220V；规格限定功率：240W ；规格限定电流：1.1A；规格限定转速：1500r/min）

电动机转轴还装备有测速反馈系统，给调节速度系统提供相应的转速信号。

4. 电阻负载

5. 设备还配套一套功率可调电阻器，接直线DC发电动机的电枢线路，调节负载电阻大小即改变了电动机的输出转矩
