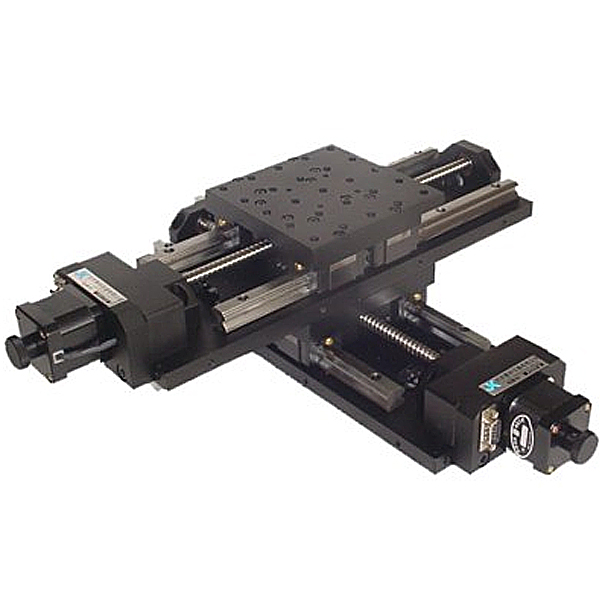

十字滑台控制实验装置

基础介绍

本装置为实际平面二维动作系统的微缩，使用可编程控制器控制，在X、Y轴二个方向上准确地驱动步进电动机实行动作控制的成品，完善的执行机构可完成现代二维动作系统中全部动作过程。

技术功能数据

电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备结构：

十字滑台控制实训模型为金属结构、各常用模型块连接端子均与安全插头座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学员基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。
3、设备特点：
1、手动/自动控制模式，针对硬件检测及程序校验。
2、开放的执行机构，可按照不一样的控制方案编程，包括不一样的执行系统，适应不一样层次的人员实行学习掌控把握和编程。也可作为课题设计或研究使用。
3、设备为开放式，整体机械构造清晰可见。

部分实训内容：

试验内容
1、机械：装置的机械装配与位置调节；
2、电气：电器元件的布线，执行电动机的选用；
3、传感器：微型光电开关的选用与应用；
4、PLC：PLC控制器的编程及应用。
5、PLC控制步进驱动器实训

十字滑台控制实训装置,曝气充氧能力实训台

一、实训目的：
活性污泥法处置整理过程中曝气设备的作用是使空气、活性污泥和污染物三者充分混合，使活性污泥处于悬浮状态，促使氧气从气相转移到液相，从液相转移到活性污泥上，保证微生物有足够的氧实行物质代谢。由于氧的供应是保证生化处置整理过程正常实行的主要因素之一，--工程设计人员和实操管理人员常需经过实训测量氧的总传递系数KLa、评价曝气设备的供氧能力和动力效率。
经过本实训希望达到下述目的：
1、  掌控把握测量曝气设备的氧总传递系数和充氧能力的方法；
2、  掌控把握测量修正系数a、b的方法；
3、  理解各种测量试验方法和数据整理方法的特点。
二、实训原理：
评价曝气设备充氧能力的试验方法有两种：
1、  不平稳状态下实行试验，即试验过程水中溶解氧浓度是改变的，由零增到饱和浓度；
2、  平稳状态下的试验，即试验过程水中溶解氧浓度保持不变。
     3、试验可以用清水或在生产运行条件下实行。下面分别介绍各种方法的基础原理。
三、主要技术功能数据参考规格及功能数据：
1、环境温度：5℃～40℃、
2、处置整理水量：60L/h
3、设计进、出水水质：
