电力综合技能实训装置

设备入口均设定有漏电保护器。

整个实训系统控制电源（包括继电器辅助电压）均应用安全电压以内的直线DC24V电源。实训信号要求按照电力系统二次标准输出，而且严格控制输出功率，杜绝触电隐患。

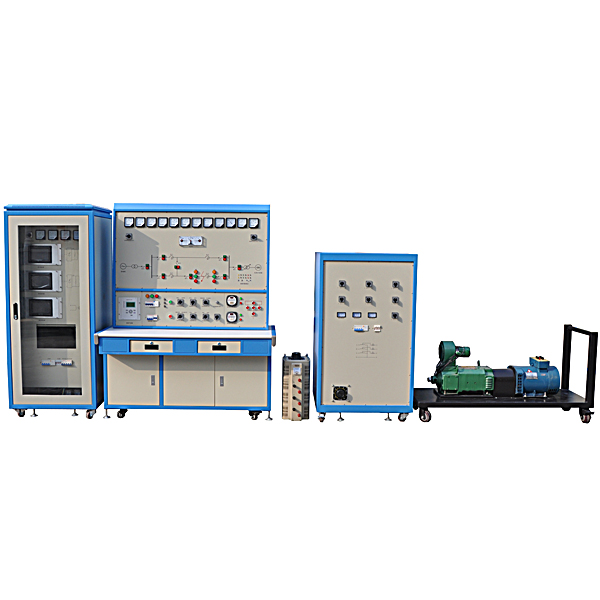

1、发电动机组控制屏

发电动机组控制屏与发电动机组相连，完成发电动机组的励磁调节、调节速度及系统并列功能，为发电厂自动化提供条件。

发电动机组控制屏由测量仪表单元、调节速度系统、励磁系统、准同期装置、一次接线图、三相模仿断路器、互感器、励磁整流模型块、调节速度整流模型块等构成。

测量仪表单元：含有直线DC电压表、直线DC电流表各2只，分别指示原动机电枢电压和电流、发电动机励磁电压和电流；交流AC电压表2只，分别指示机端电压和系统电压；频率表两只，分别指示机端频率和系统频率；三相有功功率表1只，三相无功功率表1只，分别指示发电动机组有功和无功负载。

设备运行功能数据：

设备作业电压为AC380V、50Hz。进线为三相五线制。

设备允许作业环境温度至少在-10℃－+40℃范围内。

设备允许环境相对湿度不低于85％（25℃）。

设备整机容量（KV）低于10kVA，电流小于20A。

2、电力系统综合自动化实训系统（实训台）

电力系统综合自动化实训系统实训台提供了一个经典型的电力系统运行一次主系统。

实训台由模仿一次主系统、多功能微机保护装置、短路设定模型块、指示仪表等包括。

电力综合技能实训装置,可视门禁对讲实训装置

一、系统基础介绍
该系统运用了计算机数据技术、网络技术、综合布线技术，将对讲、门禁有机的集合在一起，在统一布置的基础上，将各功能模型块分立化。系统结构性强，各功能模型块拆卸方便，装配灵活，可形象灵活地模仿楼宇对讲、门禁系统的实操演示、系统设定、线路设计等实训及实训内容。系统应用可视对讲与非可视对讲混装的多样化方法，可完成：呼叫、对讲、监视、密码开锁、刷卡开锁、刷卡信息，多台设备之间还可以完成联网管理。经过该系统的实操学习掌控把握能让教学研究人员全面认知、掌控把握对讲门禁系统的各种应用模式，同时也为培养学员技能、研究对讲、门禁工程应用提供了良好的教学平台。
实训内容的安排上以培养学员的工程概念和实际动手实操能力为重点，实训内容主要分两大类：
1．各功能器件的原理认知、工程装配、实际实操（装配、调节测试）类实训；
2．对讲门禁系统检修、调节测试、设计类实训。
二、设备特点
1. 完成了计算机数据技术、网络技术、对讲与门禁的有机集合
2. 系统开放，接线灵活
3. 设定有上位机管理系统，可以监控就地实时信息。
三、系统技术功能数据参考规格
1. 输入电源：AC220V±15%，50HZ
2. 环境温度：-20℃～+45℃
3. 装置容量（KV）：＜1kVA
4. 安全保护：设定有漏电自动保护装置
