空间机构运动方案创新设计实训装置

作者：发布时间：2024-02-22 点击：

空间机构动作方案创新设计实训装置,小型过程控制实训装置

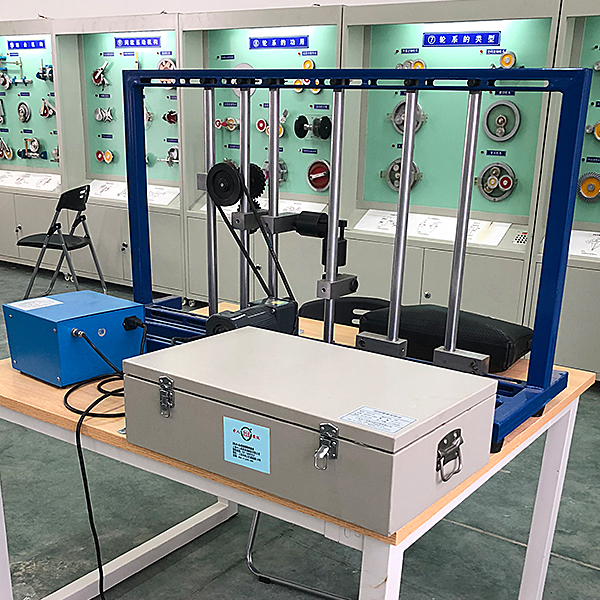

空间机构创新结合及虚拟演示实训台是按照高等院校机械类专业实训改革需要，按照现代机械原理和结构课程理论设计的以提升学员空间机构的设计能力、工程实践能力为目的的一种多功能模型块化实训台。本实训台应用虚拟演示和动手实操相集合，生动形象的向学员展示各种空间机构，为他们今后的学习掌控把握和研究打下坚实的基础。
主要特点：
1.将实训台的动作构件**限度的一件多用，节约了实训场地和资源。
2.本虚拟系统专门为空间机构而设计的，能够真实形象地完成30种机构动作的三维（3D）动画演示。
3.本实训台涉及空间机构多，学员可以经过实训对空间机构具体化形象化，为今后的学习掌控把握研究打下基础。
实训台主要技术功能数据：
1、直线DC减慢速度电动机：功率：90W，调节速度范围0-120r/min
2、虚拟系统光盘一张
3、实训台机架一个。
4、虚拟拟真教学系统
机械实训安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制移动，鼠标控制镜头方向，设定有机械安全距离实训，机械安全保护装置实训、机械安全防护设计基础考核，实训实行时，三维（3D）漫游画面应用箭头与脚印图案提醒移动至实训位置，机械对象周围圆圈显露了作业半径，实训过程伴有三维（3D）机器人的对话框提醒。

空间机构动作方案创新设计实训装置,小型过程控制实训装置

本实训配备基础的水箱、管路、智能调节器、电磁泵等，运用不一样工业液位测量传感器，构成多种液位检测系统，可提供的传感器包括有：应变式液位器等。经过实训熟悉的装配测量试验方法，应用特点，测量范围，装配条件，掌控把握精度解析方法。

本装置设定有多重安全保护，提供IEC标准信号及相关测量试验点供plc接入实行编程实训。

一、装置技术条件

1）输入电源：二相三线AC220V±10％ 50Hz；

2）作业环境：温度-10℃- +40℃,相对湿度<85%(25℃) 海拔<4000m；

3）装机容量（KV）：<0.5kVA；

4）外观尺寸：400*600*700单位mm。

二、系统配备

名称	单位	数量		备注
执行机构
电动球阀	只	1		作业电压24，控制电压0-10v。
磁力泵	台	1		无泄漏，低噪音，二相交流AC220VAC，15W。扬程1.5吗m。
传感变送器
扩散硅压力（液位）变送器	只	1	0-100kpa
压力变送器	只	1	供电电压9-24v，输出4-20MA，标准连接口，压力范围0-100kpa。
涡轮流量计及流量变送器	套	1	（1）测量范围：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.2级。标准信号输出4-20ma
温度变送器	套	1	Pt100：A级；温度变送器：0.5级精度，0-100℃。4-20ma标准信号输出
