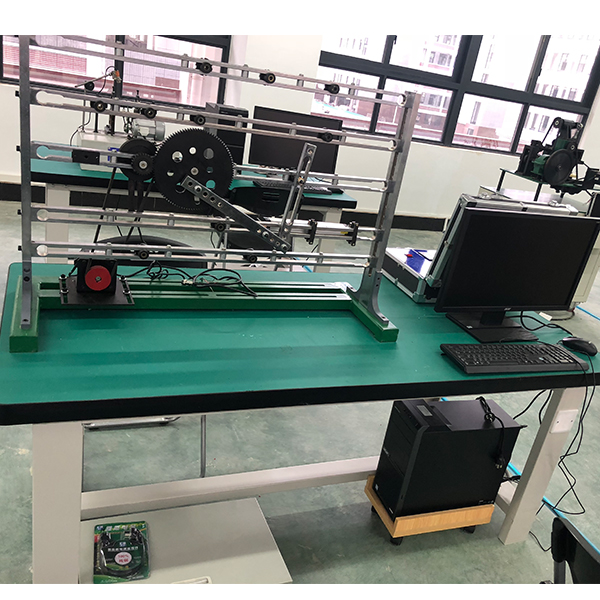

平面机构运动设计分析与测试实训装置

作者：发布时间：2024-02-22 点击：

平面机构动作设计解析与测量试验实训装置,DCS过程控制实训台

该实训台能良好地完成从机构动作方案创新设计、拟真、拼接组装到动作功能数据测量试验解析全过程。可培养学员对机构动作方案的创新设计，并自己动手搭接机构，研究机构的动作功能数据，是培养学员掌控把握测量试验解析和实践动手能力的综合实训台。适用于机械原理、机械设计、机械创新设计等课程开设平面机构设计性、综合性和创新性实训，是构建开放性创新型实训室的重要设备之一。
实训内容
1、平面机构构成原理的拼接组装及拟真设计实训
2、平面机构动作功能数据测量试验解析实训
3、计算机数据系统虚拟实训
实训内容
平面机构构成原理的拼接组装及拟真设计实训
（1）齿轮-对心曲柄滑块机构
（2）齿轮-偏置曲柄滑块机构
（3）等速动作-等加快速度等减慢速度动作规律凸轮机构
（4）简谐动作规律凸轮机构
（5）槽轮机构
（6）齿轮—曲柄摇杆机构
（7）曲柄摆块-齿条齿轮机构
（8）摆块机构
（9）摆动导杆-对心滑块机构

平面机构动作设计解析与测量试验实训装置,DCS过程控制实训台

一、基础介绍
集散型过程控制综合实训装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等功能数据，对其实行测量、控制，解析过程功能数据改变特性，研究过程控制规律的教学实训设备，过程控制综合实训装置选用智能化的工业用仪表器具仪表，接近工业实际，使用安全，运行平稳，维护简单，性价比优越。本装置集合多种控制方法，再现实际工业现场使用的控制手段，并提供用户更友好的研发连接口。
(1)、可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机数据”及相关课程的教学实训需求；
(2)、可作为有关企业技术人员、仪表实操人员、系统运行监控人员的实习、培训实训设备。
二、设备结构与特点：
（1）、三水箱配备；双路供水系统。
（2）、实训柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（3）、人性化设计，配备有储水箱，进排水自控装置，减轻实训人员劳动强度。配备有实训专用线的挂线架，取线挂线方便、整洁、美观。为实训文明实操提供条件。
（4）、装置的仪表、部件均选用现代化技术工业级设备，智能化程度高。精度好，规格多样。有利直观教学和拓宽学员工业现场知识。为以后走上社会打好结实基础。
（5）、安全度高，系统配备有漏电保护，带保护套的专用实训电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
（6）、开放度好，在教师指导下，学员可查看、可自己动手参与实操、可自行编程实行检验、可按照记录的就地实时弯曲线实行课程理论解析等。
