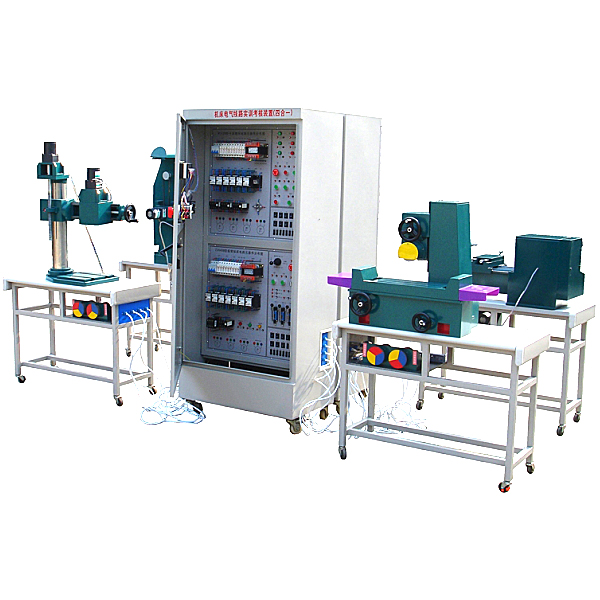

智能型机床电气综合实验装置

智能型四合一机床电气技能实训考核鉴定装置能够开展多种机床电气控制线路的维修。智能型四合一机床实训考核装置把机床的电气部分和机床的机械部分有机地连接在一起，应用实际工业机床上应用的电器元件及机床半实物拟真模型，将机床全部的动作全部展示出来。此外它还提供了全方位真实的机床电气故障排除的技能实训，可以人为的设定故障点，仅经过网络切换就可以设定相应的故障点，有效地提升了学员对机床设备的维修技能。本装置外观美观，实操方便，直观性强，教学更加形象生动，更接近工业现场化，适合维修电工初、中、**技能鉴定中有关机床电气部分的培训考核。

二、设备装置特点：

1、占地面积小，外观美观。

2、直观性强，经过实操可熟悉理解机床的电气线路。本装置电气部分的实操能完成四合一机床各种动作控制，它包括：X62W型**铣床、CA6140型普通车床、Z3040B型摇臂钻床、M7120型平面磨床的各种动作控制。半实物机床模型应用和实物3:1等比例缩小生产，模型机床结构和实际真实机床相同，机床动力结合套件应用铝制材料，经过数控加工中心制作，床体材料应用高强度，高绝缘工程塑料制作，保证模型机床安全长期运行无故障。

3、电气控制线路的元件全部应用实际工业机床上应用的电器件，全部装在操作面板上，而且全部有相应的测量试验点，方便接线及故障考核检测线路实操，电气操作面板应用**亚克力材料，激光雕刻而成，图纹清晰，永不磨损，保证长期使用，不掉色、不褪色。

4、可以人为的设定30位故障点，仅经过网络切换就可以设定相应的故障点。经过上位机控制故障点的设定及故障点的考核成绩评定分数统计。

5、电气控制线路设计考虑周全、严谨，设定有多种功能位置开关的断路及短路和漏电保护电子回路，保证设备以及人员的安全保障。

智能型机床电气综合实训装置,人工湿地实训装置

一、主要技术功能数据参考规格及功能数据：
1、环境温度：5℃～40℃
2、设备外观尺寸：2400mm×500mm×1300mm
3、作业电源：AC220V±10%、50Hz，一相三线制，功率600W，安全保护：设定有接地保护、漏电保护、过流保护、
三、主要配备：
1、垂直线DC人工湿地反应池1套，白色PP板材料、厚度10mm，底层基板上装配备有放空阀，
2、水平潜流人工湿地反应池1套，白色PP板材料、厚度10mm，底层基板上装配备有放空阀，
3、缓冲罐1只、（250L）、出水贮罐1只、（100L）
4、304不锈钢水泵2台、流量1m3/h、扬程15m、转速2900r/min、功率0.37KW。
5、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
6、进水流量计1只、（测量范围100-1000L/h）
7、液位显露器1套、
8、蛭石填料1批、石英砂填料1批、陶粒填料1批、
9、取样口1批、（UPVC阀门中财品牌）
10、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等构成，
11、配套UPVC连接管道和阀门。
12、不锈钢框体结构实训台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等构成。
