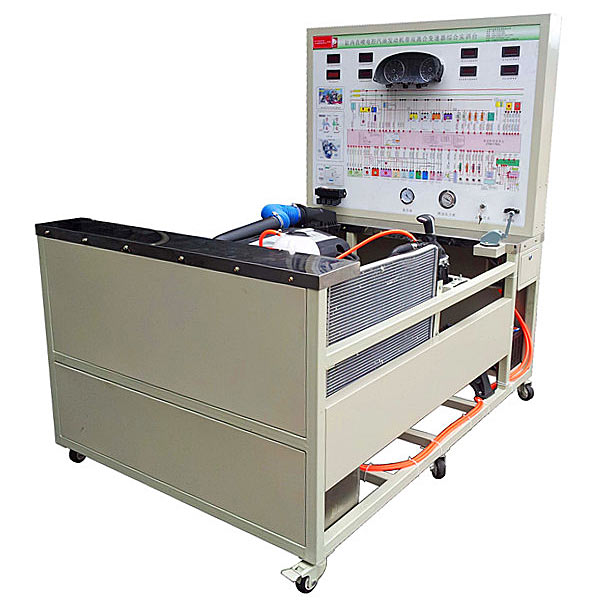

发动机变速器综合实验装置

发动机变速器综合实训装置,汽车转向系统拆卸装配实训装置

一、设备简介
应用 电控发动机与 自动变速器为基础，对发动机可实行起动、加快速度、减慢速度等工况的实践实操，对自动变速器可实行档位显露、空档起动、前进档及倒档运行等工况实践实操并做失速实训。可真实展示电控汽油发动机和自动变速器构成结构和作业过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和自动变速器课程理论和维修实训的教学需要。

二、功能特点
1.真实可运行的电控汽油发动机和自动变速器，充分展示电控发动机与自动变速器的构成结构和作业过程。
2. 实训台操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和电控汽油发动机与自动变速器实物，认知和解析控制系统的作业原理。
3.实训台操作面板上装配备有汽车仪表、燃油压力表、真空压力表，可就地实时显露发动机转速、车速、自动变速器的档位、喷油压力、进气岐管压力等功能数据改变。
4.实训台操作面板上装配备有检测端子、可直接在操作面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台装配备有诊断座，可连接专用或通用型汽车解码器，对发动机和自动变速器电控系统实行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测量试验、功能数据设定、波动线解析等自诊断功能。




发动机变速器综合实训装置,汽车转向系统拆卸装配实训装置

1.应用 大众捷达 转向机构总成(附件齐全，易于拆卸装配)，并装在可移动台架上。按原车布置装配，方便学员从不一样的角度实行拆卸和装配。
2.台架应用了高强度的钢结构焊接，表面经喷涂工艺处置整理。底部带有自锁脚轮，可移动式，方便教学。

二．技术规格
设备外观：1000×500×1100mm (长×宽×高)
颜色：7032
钢管：40*40*3mm
万向脚轮
前二只万向带锁止功能脚轮
2后二只万向脚轮
脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
脚轮：60mm×50mm(直径×宽度)
脚轮支撑：1.0T

二、基础配备(每台)
