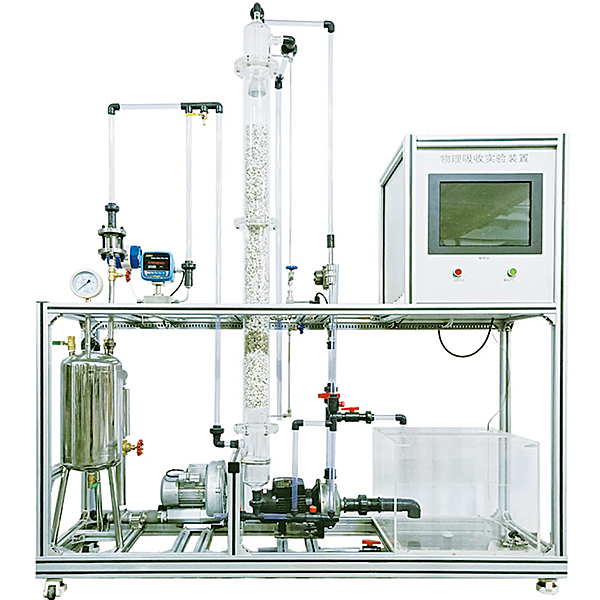

填料吸收塔实验台

填料吸收塔实训台,电气控制综合实训台

装置特点：
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实训装置的概念。
2、设备整体为自行式框体结构结构，并装配备有禁锢脚，方便系统的拆卸检修和搬运，体现了整个装置的工艺完美性。
4、全塔气液接触情况可视。
5、本实训装置应用二氧化碳――水体系。CO2气体无味、无毒、廉价，所以气体吸收实训常选用CO2作为溶质组分。
6、塔中部有液体再分布器，塔底部有栅板式填料支承装置。填料塔底部有液封装置，以避免气体泄漏。
7、装置设计可360度查看，完成全方位教学与实训。
装置功能：
1、理解填料吸收塔的结构、流程及实操方法。
2、测量填料塔流体力学功能，解析对比不一样喷淋密度下的载液点与泛点；
3、测量填料吸收塔不一样喷淋密度下的体积传质系数；
4、完成在线就地实时解析实训数据；
5、管路及涡轮流量计内实训介质流动状态清晰可视；
6、全触摸包括化控制，高平稳数据传输，硬件加密。




填料吸收塔实训台,电气控制综合实训台

一、主要特点：
1、模型块化设计，主机模型块中，全部输入输出端口全部经过导线连接到实训板上，各实训模型块全部有单独的输入、输出、共同共用端。用户可方便拓展自己的模型块。
2、直线DC电动机和继电器、传感器使用实物设备，提升了实训的真实性和实用性。
3、配备MCGS工控组态系统，可直观地实行plc的基础指令练习、多个PLC实际应用的模仿实训及实物实训，全部实训均有组态棒图实行动态跟踪，实训对象形象逼真，接近工业现场的实际应用，经过本装置的实训，使学员很快就能适应现场的实际实操。
4、这里学员可以理解掌控把握变频器的结构、原理，变频器的装配与连接口端子的使用、变频器与PC机的通信、变频器与触摸屏的通信、变频器自身功能数据的设定，及变频器中电动机运行功能数据（加快速度、减慢速度、变速、力矩控制）的设定与优化。
当程序调节测试完成，可单独使用触摸屏来控制变频系统，触摸屏提供了图形方法的人机界面HMI，可以改变变频器功能数据，控制变频器运行。
5、基于现场总线的组态监控实训教学：经过现场总线网络，将实训装置（从站）PLC和主站PLC实行1：N通信。从站的PLC运行控制对象的程序，运用工控网络集中监控的功能，主站PLC可以对随意台从站PLC实行就地实时监控，符合工业现场控制的要求。学员单独经过PLC完成对各种实训对象的控制，并实行组态就地实时监控（1：1通信）。

二、技术功能数据：
1、输入电源：三相四线：~220V ±10％    50Hz ，输出电源24V、2A.
2、作业环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m
3、安全保护：本实训装置带有漏电保护开关，设定有漏电压，漏电流自动切断电源等功能。
4、PLC主机：应用西门子S7-smart200系列SR30输入18点、输出12点。
5、变频器主机：应用西门子V20 / 0.37KW，配备有BOP    操作面板。
