化工基础单元实验装置

化工基础单元实训装置,PLC及变频调节速度综合实训装置

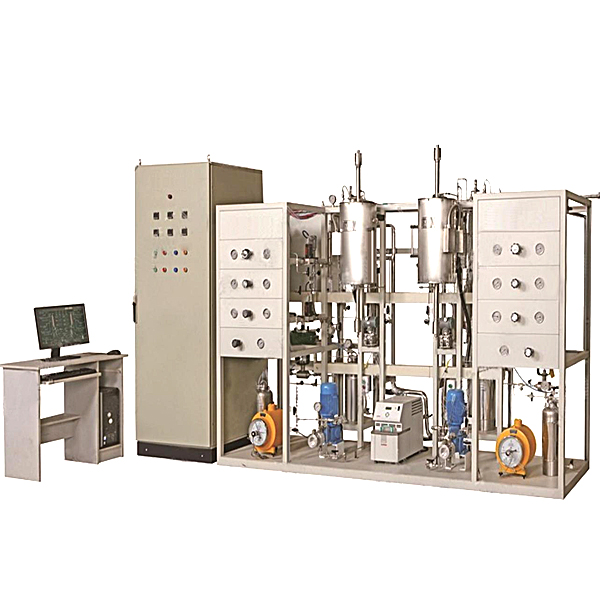

一、CO中低温变换单元实操实训装置系统的构成及特点
1、框体结构：长*宽*高：2800*1200*2000，整体不锈钢框体结构：用38*38及38*25镜面型材管。紧固件：与法兰，阀门，框体结构，楼梯，护栏，支撑架协作。
2、系统由CO中低温变换单元实操实训装置对象构成，全部不锈钢设备均实行不锈钢精细抛光处置整理，体现整个装置的工艺完美性。
3、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器实操台(含带RS485通讯连接口就地控制智能仪表、嵌入式微机位及开关位)。内装配漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制，保证设备安全，实操控制便捷；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝制线槽等。装置可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方法就地实行单独测控，完成各实训内容。
4、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可实行装置开车准备、开车、正常实操、停车、设备维护等方面的技能实操实训、工艺指标控制实操技能实训，同时可满足化工工艺专业**工、技师、**技师培训大纲的教学及培训要求。




化工基础单元实训装置,PLC及变频调节速度综合实训装置

一、基础介绍

本装置集变频控制、plc编程逻辑控制器、通信编辑器、编程系统、工控组态系统、拟真教学系统、模仿控制实训箱式挂件、实物与于一体，综合性强、功能齐全。PLC部分可直观地实行基础指令实训，多个应用广泛的PLC实际应用模仿和实物控制实训，同时也为了高层次的设计研发实训实训提供良好的条件：为了集合教学要求，设计过程参考国内多种教学资料及实训指导书，从中精选**经典型性的实训内容，配备三相鼠笼异步电动机及继电器，能完成多个电气控制项目实训。

二、特点

1．装置应用结合套件多结构  更换实训模型块便捷，如需拓展功能或研发新实训，只需添加实训箱式挂件即可，永不淘汰。

2．PLC实训对象形像逼真，接近工业现场的实际应用，经过本实训装置的实训，学员很快就能适应现场的作业。

3．应用西门子可编程控制器，功能强大，功能优越，应用模型块化设计，结合灵活。

4．组态棒图教学 应用MCGS工控组态系统，全部实训全部已编辑出形象直观、动感强、教学效果好的组态棒图，实行实训动态跟踪教学。
5.基于现场总线的组态监控实训教学：经过现场总线网络，将实训装置（从站）PLC和主站PLC实行1：N通信。从站的PLC运行控制对象的程序，运用工控网络集中监控的功能，主站PLC可以对随意台从站PLC实行就地实时监控，符合工业现场控制的要求。学员单独经过PLC完成对各种实训对象的控制，并实行组态就地实时监控（1：1通信）。

三、装置包括

（一）PLC部分

1．PLC可编程控制器实训台：提供三相电源，直线DC稳压电源及安全保护装置

2．PLC实训套件

PLC实训模型块一：

1）音乐喷池模仿控制  2）答题器模仿控制  3）装配流水线的模仿控制 4）十字路交通灯模仿控制  5）自动轧钢机模仿控制 6）天塔之光/电视塔电波模仿控制
