军用柴油发动机维修实训装置

作者：发布时间：2024-02-13 点击：

军用柴油发动机维修实训装置,创意齿轮综合加工传动解析实训台

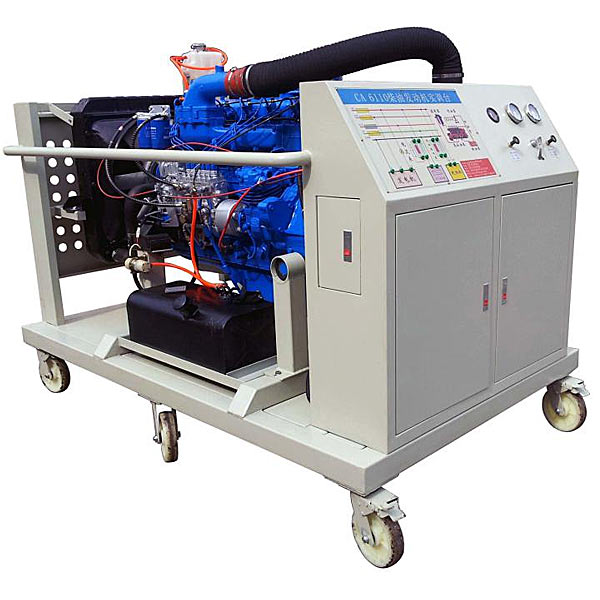

一、设备简介
该设备应用柴油发动机为基础，可运行发动机，实行起动、加快速度、减慢速度等工况的实践实操，真实展示普通柴油发动机的构成结构和作业过程。
二、功能特点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的构成结构和作业过程。
2.实训台操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和柴油发动机实物，认知和解析控制系统的作业原理。
3.实训台操作面板上装配备有汽车仪表，可就地实时显露发动机转速、水温、机油压力灯、充电指示灯等功能数据改变。
4.实训台操作面板上装配备有检测端子、可直接在操作面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置，可方便对发动机加快速度减慢速度。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等装配保护装置。
7.实训台底座应用钢结构焊接，表面应用喷烤漆工艺处置整理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

军用柴油发动机维修实训装置,创意齿轮综合加工传动解析实训台

一、实训内容：
1、插齿滚齿一体机传动原理创新解析。
2、插齿滚齿一体机构动作解析（测绘制作机构动作简图用计算传动比）。
3、齿轮切制实训：学员可分别用插齿、滚齿加工方法切制蜡制毛坯三种齿数的标准、正变位、负变位齿轮共9种。
4、对比解析标准齿轮、正变位齿轮、负变位齿轮的加工特点。对比解析根切齿轮和不根切齿轮的齿形特点。
5、机械传动装置的装拆实训。
6、机械功能数据（齿轮功能数据、尺寸公差及形位公差）测量实训。
二、基础结构：
1、机械基础传动解析实训装置架外观尺寸（长×宽×高）：1000×760×1320mm，材料应用：2mm冷轧铁板，表面处置整理：分色喷塑。
2、实训台平板外观尺寸（长×宽×高）：1000×580×20mm，材料应用：2mm冷轧铁板，表面处置整理：阳极氧化（黑色）。
3、实训装置由多种基础的传动机构构成，如圆柱齿轮机构、圆锥齿轮机构、蜗杆蜗轮机构、螺旋齿轮机构、直线动作平面连杆机构、平行四边形连杆机构、螺旋传动机构以及链传动、滑键协作等。构成插齿机床与滚齿机床的传动系统，形成互相协调联动的范成动作、切削动作、进给动作、让刀动作。
三、主要功能：
1、实训装置将插齿机和滚齿机合为一体。
2、实训装置能分别用插齿和滚齿方法加工三种齿数的标准齿轮、正变位齿轮和负变位齿轮共9×2种，其中含根切齿轮。可供学员查看插齿、滚齿全过程，各条传动路线运行情况及特点，范成法加工渐开线齿廓的形成过程。
3、全部传动机构全部敞开可视。
