发动机总装与电气接线运行实训装置,插齿机传动实训台

一、设备简介

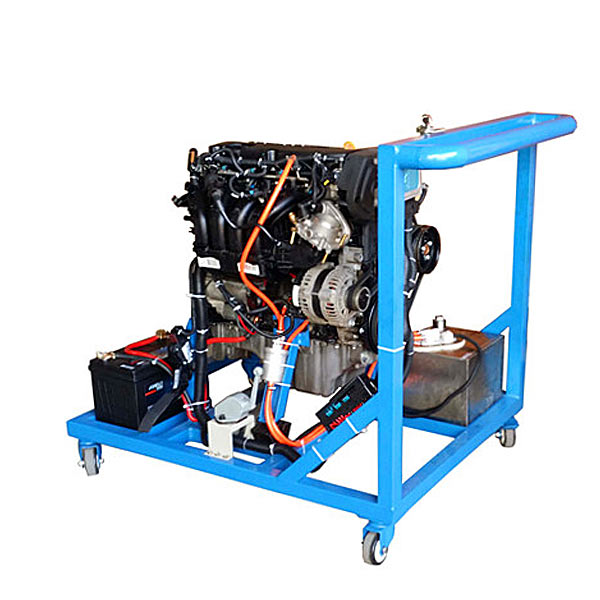

该设备应用发动机总成简易台架和运行附件台构成。台架提供学员实行发动机总成拆卸和装配、发动机电气线路动手搭接实训。
发动机总成与发动机电气线路动手搭接装配好后，可起动运行发动机，检测发动机的运行工况效果。
二．功能特点
1.装配全套真实可运行的发动机与运行附件；
2.轻易地完成发动机总装情境实训。
3.台架可实行油路、电子回路、水路、气路的连接，可运行发动机(加快速度/减慢速度/怠速工况正常）、检测发动机总成拆卸装配的运行工况效果。
4.台架可实行发动机总装与发动机电气线路动手搭接；
5.实训台装配备有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统实行读取故障码、清除故障码、读取数据流等自诊断功能。（车型选配）
6.实训台配备有电源总开关、飞轮防护罩等装配保护装置。
7.实训台可轻易完成发动机保养、维护、电气线路控制原理搭接实训。
8.实训台底座应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。

发动机总装与电气接线运行实训装置,插齿机传动实训台

一、技术功能数据
1、输入电源：一相三线 AC220V±10% 50Hz；
2、交流AC带减慢速度调节速度电动机200W
3、电动机转速1500r/min
4、插刀m=2.5 z=30
5、毛坯件：Φ82×20，材料要求为工业蜡。
6、外观尺寸：1000×700×1250mm
二、实训目的
1、理解插齿机教学模型各种传动副的结构特点和用途，深入对各种类型的机械传动的感性认知和课程理论认知；
2、经过拼接组装对比解析不一样的传动特点，提升学员动手能力和创新意识，培养学员工程实践
能力和创新能力。
3、深入对范成法加工齿轮的理解
三、功能特点：
1、本实训装置由：让刀结合、单级直齿圆柱齿轮减慢速度器结合、涡轮握杆减慢速度器结合、分流结合、刀具上下动作结合、刀具旋转结合、工件旋转结合、支撑柜体等八大部分构成。
2、塔底式蜗轮蜗杆减慢速度器传动模型块：要求设定有多种基础的传动机构,如：螺旋齿轮机构、直齿圆锥齿轮机构、凸轮机构、曲柄滑块机构、曲柄摇杆机构、棘轮机构,以及带传动、链传动、滑键协作等，可以构成插齿机床的传动系统，形成互相协调协作的范成动作、切削动作、进给动作、让刀动作，共五条传动路线。
