螺纹传动效率实验装置

螺纹传动效率实训装置,挖掘机转向系统解剖实训装置

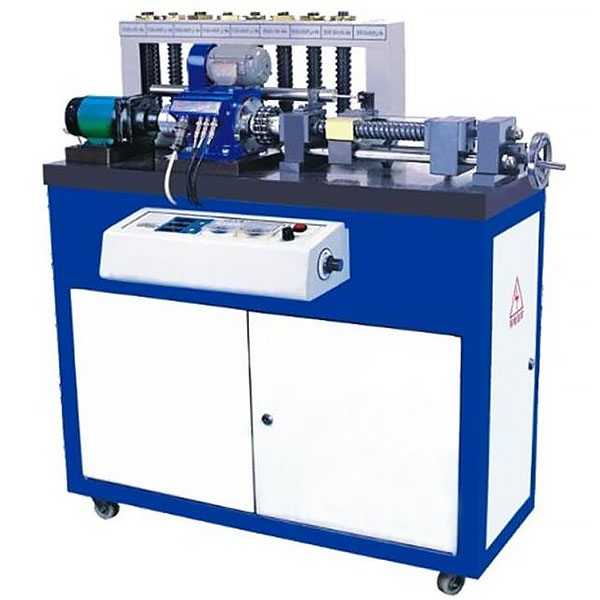

该实训台可实行三种牙型共九对不一样螺旋副的几何尺寸、位移、受力及传动效率的测量试验实训，应用先进的数据收集传输系统和数据处置整理解析系统，是机械设计实训室的重要设备之一。
实训内容内容：
1.矩形、梯形、锯齿形螺旋副几何功能数据与位移关系测量试验；
2.矩形、梯形、锯齿形螺旋副的受力测量试验；
3.矩形、梯形、锯齿形螺旋副的传动效率测量试验与解析；
主要技术特点：
1.实训台由带减慢速度器的直线DC调节速度电动机驱动，配备有设计巧妙的试件快速装卸和调节机构，输入螺杆端装备有转矩转速传感器，输出螺母端装备有直线位移传感器及负载装置。
2.配备有三种牙型的螺旋副，其中梯形的有5种导程，矩形及锯齿形的各有两种导程。用来测量试验不一样牙型不一样导程的螺旋传动输入转矩及转速、螺母移动线速度,计算其传动效率。
3.应用了高精度的ZJ5转矩转速传感器，测量精度为+0.27%;配备有数据收集放大传输系统和数据处置整理解析系统，应用RS232串行口与计算机数据连接，可清晰直观地显露各种数据及弯曲线。
4.实训台外观为作业台板+箱柜落地式结构，装备有可调地脚螺栓和活动轮，方便实训室调节布置。
主要配备及技术功能数据：
1.被测螺旋副：
(1)中32单、双线矩形螺纹螺距P=10mm导程S=10、20mm；
(2)中32 (1~5)线梯形螺纹螺距P=12mm导程S=12、24、36、48、60mm；
(3)中32单、双线锯齿形螺纹螺距P= 10mm导程S=10、20mm；




螺纹传动效率实训装置,挖掘机转向系统解剖实训装置

一、设备简介

该设备应用翻新ZL30装载机前后桥总成为基础，全面展示了装载机转向系统、前桥悬架系统的构成结构和作业过程。适用于各类学校对装载机转向、前桥悬架课程理论与维修实训教学需要，完全满足对装载机前桥系统结构展示、作业模仿、拆卸装配实训等教学功能。

二、功能特点

1.真实可运行的装载机转向系和前桥悬架部件，充分展示装载机转向与单独悬架的构成结构。

2.操纵方向盘，真实演示装载机的作业过程。

3.车轮底部可装备有转角盘，可分别显露各轮转向角度。(▲选配，价格另计)

4.实训台底座应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

5.汽车轴系装配实训系统：系统基于C#和JS语言编程设计，用户自行按照电脑配备选用不一样的交互界面大小，可选流畅画质，中等画质，完美画质等六级画质等级。可选用齿轮轴系、蜗杆轴系等十多种轴系机构实行装配、拆卸、装配、零部件测量、考核等。零件拆卸装配的步骤过程中有智能提醒，系统内的模型均应用3D模型，由3Dmax制作而成，并经过渲染和润色，使模型看起来与真实部件一般无二，设定有非标零件库、标准零件库、测量工量具库供拆卸装配选用。系统内配备有实训的目的、步骤、要求等包括的电子实训考核题及指导书。使用考核功能时，系统随机出题供学员回答，当学员答完题目时给出考核分数。本系统可以实行全方位旋转、放大、缩小观看其细节。
