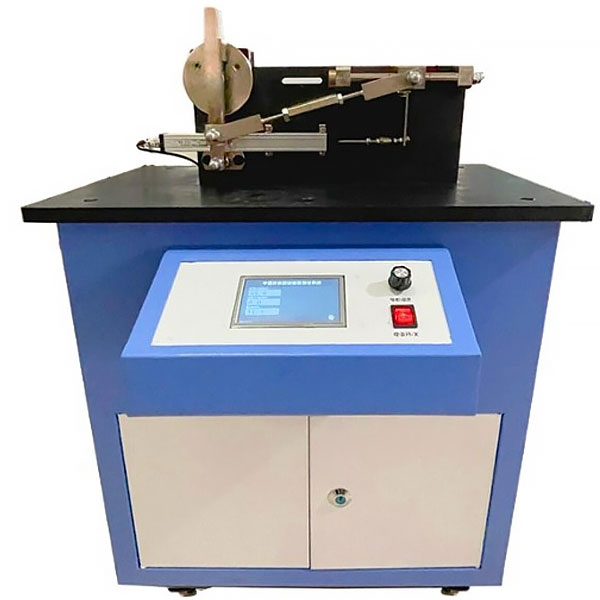

牛头刨床机构实训台

作者：发布时间：2024-02-01 点击：

牛头刨床机构实训台,柴油机拆卸装配实训装置

ZRJX-QBCA型
一、主要技术功能数据
1、电动机功率60W，调节速度范围：0-100rpm.
2、杆长功能数据：曲柄长50mm、连杆长300mm.
3、传感器功能数据：直线位移传感器200mm、角位移传感器360p/r
4、外观尺寸：820×510×400，重量（kg）：47kg
二、主要功能特点
1、曲柄滑块机构实训装置可实行曲柄滑块机构及牛头刨床机构的简单拼接组装，并对曲柄及滑块实行动动检测与拟真。
2、全部杆构件长度及滑块偏心距均可实行无级调节。
3、测量试验系统应用先进的嵌人式单片机系统，测量试验数据精度高、速度快、平稳。
4、该系统配套系统以Vb为平台制作研发，其内容丰富，包括实训录像、实训台介绍、机构虚拟设计、机构动作检测、机构动作拟真、实训结果解析等内容，设定有综合性、开放性的特点。
5、实训结果可以文体形式存档，并可在网络上发送及打印、方便网络化实训。
三、主要的实训内容
1、曲柄滑块，牛头刨床机构的实物拼接组装。
2、曲柄的动作检测，滑块动作拟真及实验测试对比解析；连杆动作平面上点的动作轨迹解析。
3、机架振动检测及机构平衡实训

牛头刨床机构实训台,柴油机拆卸装配实训装置

一、功能简介
1.应用五十铃4JB1 柴油发动机总成(易于拆卸装配)，组装在专用发动机拆卸装配翻转架上。
为了提升安全功能,发动机应用2侧固定翻转。
2.应用减慢速度翻转机构，可使发动机随意角度旋转，并能随意位置锁止，方便学员从不一样的角度实行拆卸和装配。
3.底部放置大面积接油盘，方便小零件或螺丝的集中存放。
4.拆卸装配翻转架应用了高强度的钢结构焊接，表面经喷涂工艺处置整理，底部带有自锁脚轮装置，可移动式，方便教学。
5.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）模型，经过点击零部件显露零部件名称，可360°全方位旋转、放大、缩小、平移，同时可经过移动零部件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器***初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部结构。
B.轴系结构的设计及虚拟拆卸装配界面可选零件认知、拆卸装配演示、实战实操。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维（3D）模型与零件名称，随意零件均可实行360°旋转
2、拆卸装配演示：内置2个案例，将鼠标移动到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称，设定有拆卸与装配按钮，功能由系统自动完成轴系结构拆卸与装配。三维（3D）场景均可实行360°全方位旋转、放大、缩小、平移。
