汽油发动机电控系统实验装置

作者：发布时间：2024-01-30 点击：

汽油发动机电控系统实训装置,集散型过程控制综合实训台

一、设备简介

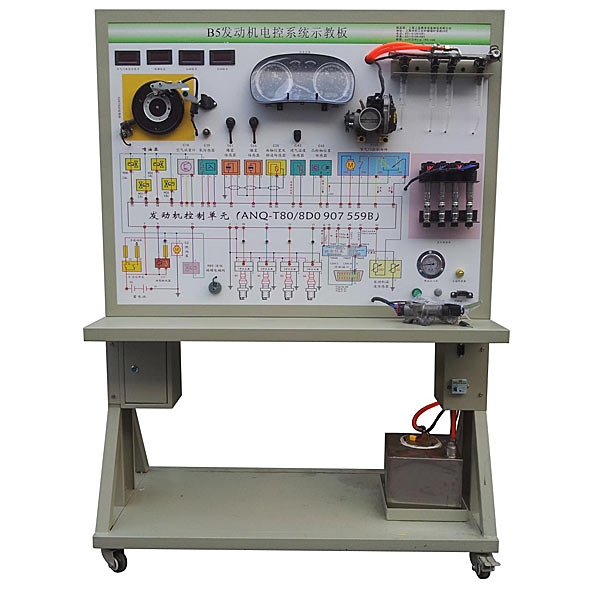

该设备应用发动机电控系统的真实部件，充分展示发动机电控系统的构成结构和作业过程。
适用于学校对发动机电控系统课程理论和维修实训的教学需要。
二、功能特点
1.真实可运行的发动机电控系统，模仿发动机曲轴运行，可产生火花塞点火、燃油泵作业、喷油器喷油等执行元件作业，充分展示发动机电控系统的构成结构和作业过程。
2.示教板操作面板应用耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图与作业原理示意图；学员可直观对照电子回路图和实物，认知和解析发动机电控系统的作业原理。
3.示教板操作面板上装配备有检测端子，可直接在操作面板上检测发动机电控系统电子回路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板操作面板上装配备有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统实行读取故障码、清除故障码等发动机电控系统自诊断功能。
5.示教板操作面板部分应用1.5mm冷板冲压成形结构，外观美观；底架部分应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，方便放置图纸文档实训指导书、轻型检测仪表器具等。
6.示教板作业应用普通220V交流AC电源，经内部电子回路变压整流转换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。

汽油发动机电控系统实训装置,集散型过程控制综合实训台

一、基础介绍
集散型过程控制综合实训装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等功能数据，对其实行测量、控制，解析过程功能数据改变特性，研究过程控制规律的教学实训设备，过程控制综合实训装置选用智能化的工业用仪表器具仪表，接近工业实际，使用安全，运行平稳，维护简单，性价比优越。本装置集合多种控制方法，再现实际工业现场使用的控制手段，并提供用户更友好的研发连接口。
(1)、可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机数据”及相关课程的教学实训需求；
(2)、可作为有关企业技术人员、仪表实操人员、系统运行监控人员的实习、培训实训设备。
二、设备结构与特点：
（1）、三水箱配备；双路供水系统。
（2）、实训柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（3）、人性化设计，配备有储水箱，进排水自控装置，减轻实训人员劳动强度。配备有实训专用线的挂线架，取线挂线方便、整洁、美观。为实训文明实操提供条件。
（4）、装置的仪表、部件均选用现代化技术工业级设备，智能化程度高。精度好，规格多样。有利直观教学和拓宽学员工业现场知识。为以后走上社会打好结实基础。
（5）、安全度高，系统配备有漏电保护，带保护套的专用实训电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
（6）、开放度好，在教师指导下，学员可查看、可自己动手参与实操、可自行编程实行检验、可按照记录的就地实时弯曲线实行课程理论解析等。
（7）锅炉加热程控保护系统
A、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器作业。
B、电加热管电源控制开关应用钥匙开关，不实训时，由教师保护放置钥匙，避免无关人员误实操。
（8）、电源保护措施
A、加有电流型漏电保护器。
B、三相电源加有保险管，防止断路。
（9）、电源启停控制方法；
应用启停按钮控制接触器来控制电源的启停。
（10）、漏电保护装置及安全性和安全承诺；
A、各种电源及各种仪表的可靠的保护功能
B、各种电源及各种仪表的强电应用开关控制，学员不自行接线，不存在强弱电混插的问题。
