电动水冷却系统实验装置

作者：发布时间：2024-01-27 点击：

电动水冷却系统实训装置,换热器单元实训台

一、设备简介

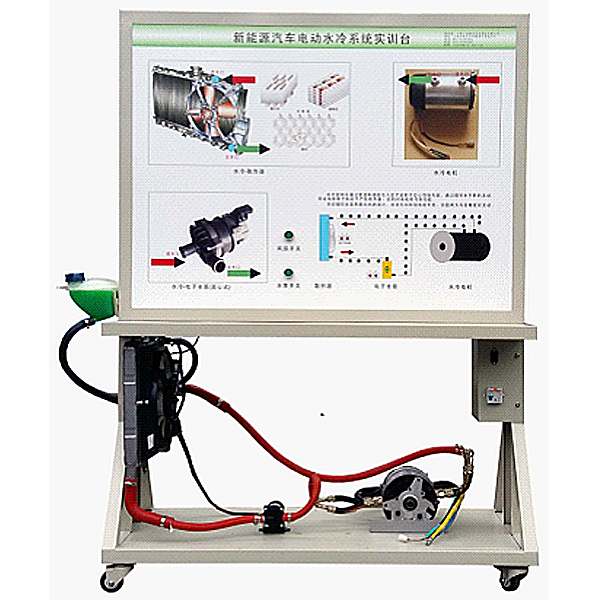

该设备应用电动汽车电动水冷散热系统为基础，全面展示了电动汽车电动水冷散热系统的构成结构和作业过程。
适用于学校对电动汽车电动水冷散热系统的课程理论和维修实训的教学需要。
二、功能特点
1.真实可运行的电动汽车电动水冷散热系统，充分展示电动汽车电动水冷散热系统的构成结构。
2.调节模仿旋钮，模仿冷却液温度的改变，完整演示电动汽车电动水冷散热系统的作业过程。
3.实训台操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和实物，认知和解析电动汽车电动水冷散热系统的作业原理。
4.实训台操作面板上装配备有检测端子、可直接在操作面板上检测电动汽车电动水冷散热系统电子回路元件的电信号，如电阻、电压、电流、频率信号等。
6.实训台底座应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）

电动水冷却系统实训装置,换热器单元实训台

一、传热过程综合实训装置系统的构成及特点
设备主体：对象部分：长×宽×高：3700×2000×3500mm，整机应用钢质装配框体结构（两层设计，一层平面方便实操、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板）
1、系统换热体系有：水蒸汽-空气（双列管换热器）；冷空气-热空气（套管、列管、板式）；水-热空气体系（￠159单列管换热器）。
2、以￠159列管换热器为主体做传热实训，双并行列管换热器结构，实操时可一套为正常实操，一套为故障实操，相互对比，双并行列管换热器也可实行换热器的串/并联实操。要求系统列管换热器壳程内的蒸汽压力及流量调节系统可控。同时系统可自动设定了故障点，实训学员的排障能力（气堵、水堵)。
3、将列管换热器做成可剖解式，不装配在系统上，便以老师对学员讲解换热器的结构，使学员加强对换热器结构的认知理解。
4、温度应用高精度进口贴片式精微Pt100+智能巡检记录仪测量。每一个温度带就地数显变送，流量检测带就地数显变送，计算机数据实行数据收集、过程控制的基础原理和过程。蒸汽源应用工业标准全自动蒸汽发生器。传热管路应用管道法兰联接,不但密封功能好,而而且拆卸装配方便。就地显露检测控制仪表：选用厦门宇电智能仪表（带就地控制RS485通讯连接口）。
5、就地智能仪表电器控制台：钢制喷塑内装配漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝制线槽等。
6、就地控制计算机数据：联想双核2.0G，内部存储1GDDR2，硬盘250G，光驱，鼠标，键盘，3年质保，显露器：17”液晶，全国联保；实操系统：正版WINDOWS XP。可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方法就地实行单独测控，完成各实训内容。
二、系统的检测控制点
1、冷、热流体风机流量检测及控制：孔板流量计+扩散硅差压变送器+智能流量积算仪智能调节仪+变频器。
2、φ159双并行列管换热器壳程蒸汽压力及流量检测及控制：陶瓷压力变送器+智能调节仪+电动调节阀。冷流体进口温度：PT100热电阻+智能6路巡检记录仪。出口温度：PT100热电阻+智能6路巡检记录仪。
