电动汽车实训装置

作者：发布时间：2024-01-27 点击：

电动汽车实训装置,筛板精馏实操实训台

一、设备功能

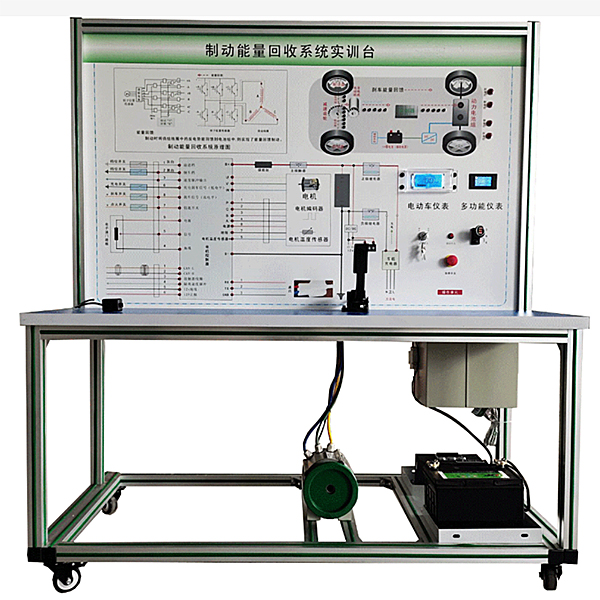

应用真实的纯电动汽车限制动作能量回收系统实物为基础，可真实动态模仿展示纯电动汽车限制动作能量回收系统的构成结构和作业过程。
适用于学校对纯电动汽车限制动作能量回收系统的教学需要。
二、功能特点
1.该设备完整展示了纯电动汽车限制动作能量回收系统的基础原理，可动态模仿纯电动汽车限制动作能量回收系统在不一样工况下的运行状态。
2.原理操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工艺喷涂底漆处置整理；UV平板喷绘的操作面板打印有永不褪色的彩色电子回路图与作业原理示意图；学员可直观对照纯电动汽车限制动作能量回收系统结构原理图和实物，认知和解析纯电动汽车限制动作能量回收系统的作业原理。
3.操作面板上装配备有点火开关、工况开关、油门踏板、挡位开关、限制动作开关、电动机控制器、直线DCDC/DC控制器等，并辅以发光二极管实行系统流向的动态指示。
操作面板装配电动车仪表与电流表，真实同步显露电流等数据。
4.操作面板柜部分应用1.5mm冷板冲压成形结构，外观美观；底架部分应用钢结构焊接，表面应用喷涂工艺处置整理，带自锁脚轮装置，示教板底座上配备有30cm左右的桌面，方便放置图纸文档实训指导书、轻型检测仪表器具等。
5.设备应用动力电池电源供电，动力电池装配车载充电器与充电口，直线DC电源有防短路功能。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。

电动汽车实训装置,筛板精馏实操实训台

一、实训装置构成及特点
1、设备框体结构：长*宽*高：约3800*2000*3700mm，上层及下层平台主骨架用8#槽钢，辅助骨架用4#角钢，4个装配支柱用Φ89*3钢管。平台板用δ3扁豆型花纹板。楼梯放在框体结构左侧，楼梯骨架用4#角钢，楼梯板用δ3扁豆型花纹板。护栏竖式装配柱用30×30×δ1.5方钢管，横向管用Φ25*δ1.5钢管。防锈红丹底漆，面漆为工业蓝色。
2、装置运行介质为乙醇-水体系，解析仪表器具为酒精比重计。
3、筛板精馏塔体：主体不锈钢φ108×100×4mm，不少于10节塔，含有玻璃查看段，筛板精馏塔的玻璃查看段涵盖两块塔板，便以学员充分查看筛板塔的塔板结构及作业状况。
4、机械设备配备：精馏塔体、再沸器、原料罐、成品罐、回流罐、进料预热器，进料温度加热器，塔顶列管换热器，塔底设备冷凝器，附属管道及阀门。
5、动力输送设备：不锈钢离心泵、计量泵、循环泵等。
6、设备设计配套有循环泵，可将设备、塔底残液循环回原料罐混合继续循环使用，减少实训物料及废水排放。
7、检测配备：再沸器温度自动控制，进料流量自动控制，回流罐液位自动控制，塔顶设备流量自动控制，冷凝水流量控制，进料温度自动控制。塔板温度检测，塔压降自动检测，塔釜液位自动检测。塔顶冷凝水联锁再沸器加热；原料液预加热与进料泵联锁；流量检测及压力检测要求；自动检测及就地检测冗余设定。
4、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器实操台(含带RS485通讯连接口就地控制智能仪表、嵌入式微机位及开关位)。内装配漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制，保证设备安全，实操控制便捷；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，信号线，线槽等。
