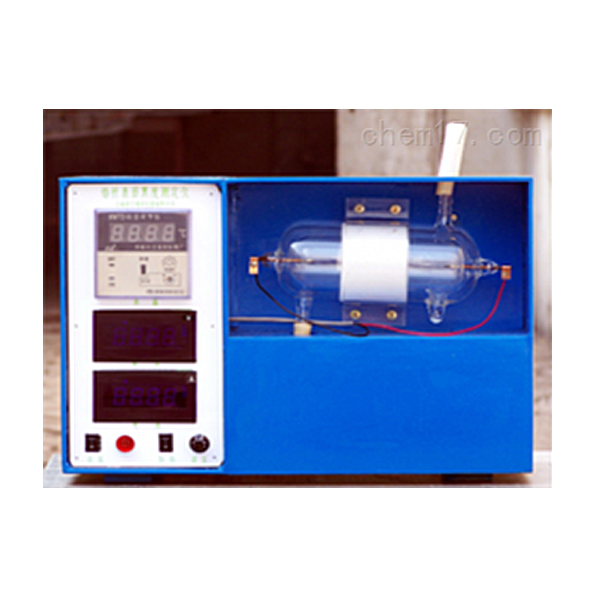

铂丝定量测试实验装置

铂丝定量测量试验实训装置,双面电工实训装置

实训目的：
熟悉测量铂丝黑度的实训方法，定量测量铂丝表面温度100～500℃的黑度值。
玻璃实训本体、数显温度计、循环水箱、高精度稳压电源、功率测量数显仪表
主要配备：
有铂丝辐射源的实训台本体、数显温度计、恒温水浴、循环水泵、高精度直线DC稳压电源、毫伏计、数显直线DC电压表及电流表，可配套不锈钢实训台等。
技术功能数据：
1、输入电源：一相AC220V±10% 50Hz，功率200W。
2、 温度传感器：Pt100，A 级，分辨率 0.1℃。
3、 恒温水浴调节方法：PID 调节。
4、 铂丝直径：d＝0.2mm，实训段长L=100mm。
5、 电压调节范围：2～8V；电流调节范围：0.5~1.5A。
6、外观尺寸：500×300×400mm，外观为不锈钢支撑架。
7、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础介绍：湿式报警系统基础介绍
2、设备认知：设定有**视角、设备详情（显露该设备的介绍或功能数据）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。




铂丝定量测量试验实训装置,双面电工实训装置

（一）设备基础介绍：

要求该套装置应用先进的**网板嵌入式设计及模型块化实训的新思路，学员可按照实训内容的具体要求自己动手结合成相应的实训电子回路，完成各种电子回路的接线工艺的实训和电子回路原理的实训展示要求，具备现时职业教育的“在做中学，在学中做”的需要。同时还要求该套装置设计新颖、结构合理、功能齐全、安全可靠、造型美观等特点，拓展升级容易。并应用框体结构式全钢结构、鸭嘴型全钢操作面板、铝板蚀刻彩色喷描等先进工艺。

（二）技术功能数据：

输入电源：AC380V  50Hz  三相五线
规格限定电流：20A

规格限定功率：＜5KW
环境温度：－5～40℃
相对湿度：≤90％（25℃）

安全保护：漏电保护（动作电流≤30mA）过流保护 熔断器保护

设备重量（kg）：约150KG

（三）设备结构：

（1）桌身部分：

应用框体结构式全钢结构，内嵌1.5mm厚优质冷轧铁板经大型机械液压剪折成型, 金属表面经酸洗、磷化等化学防绣处置整理后，应用环氧树酯高压静电彩色粉沫喷涂，保证钢架不生锈不被腐蚀。全部连接件均应用无缝焊接，焊接后表面平整，无焊接点痕迹，防腐性好，紧密强固，长期负重不变形。桌身为双面四作业位，设定有4个抽屉(装配挂锁)，一侧有一个储物柜，以方便放置4块装配了电器的网板，储物柜两侧装配门，每个门只能取其中两块网板。桌身支撑架及桌身两侧蓝色，抽屉和储物柜门乳白色。要求桌身分两部分：实训部分和电源部分为上部，桌面、抽屉和储物柜为下部，如图1所示。电源从储物柜内进入实训设备。其中6 张实训台在储物柜底部、作业台顶部和两侧均预留电源线进出口中，其余34 张实训台在作业台两侧预留电源线进出口。

（2）桌面部分：

应用优质冷轧铁板经大型模具液压成鸭嘴型。造型美观，经久耐用，乳白色。

(3)实训电源部分：

操作面板应用优质铝化学蚀刻彩色加工处置整理，操作面板图文字符应用现代喷描技术处置整理，使操作面板标识清晰而且经久耐用，乳白色。实训电源部分装配四组实训实训电子回路，每侧两组，每组设定有三相空气漏电开关（32A，漏电动作电流30mA, 动作时间≤0.1S）一个，三相插头座（16A）一个，二、三孔一相插头座（10A）一个。中间装配四台100ｗ△接电动机，电动机的6根引线引电源操作面板上的端子排上，并标明电动机首尾标识符号，每侧可经过查看窗口查看两台电动机的运行状态。--要求电源操作面板的固定方法应用活动扣式，以方便维修。
