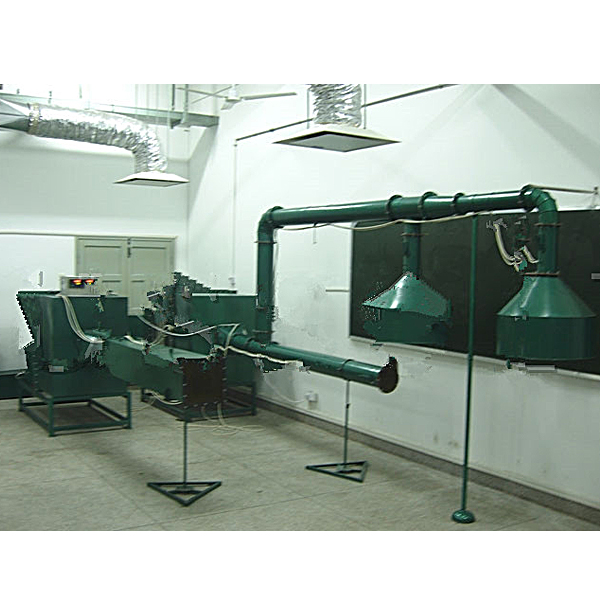

风量风压测定实训装置

风量风压测量实训装置,立体仓库系统控制实训台

实训目的：
经过风量测量箱的风量实行精确的测量，对圆形管道、巨形管道的流量测量实行标定，同时可对不一样形状的管道及其他测量风量的方法，如风速法、动压法实行相对对比及误差对比解析。可做排风罩功能试验。可对空气流量小于1500 m3/h计量器具实行研究。
主要配备：
风机箱；标准风量测量箱；标准流量喷嘴；风机用变频器 ；风量调节阀门；可更换风管（矩形管、圆管）；伞形排风罩。
技术功能数据：
1、输入电源：三相AC380V±10% 50Hz，功率1.5KW。
2、离心风机功能数据：风量2200m3/h ，风压1000 Pa，功率1.5KW。
3、标准流量：200～1500 m3/h
4、管道空气流速：v≤15m/s 可调；
5、矩形管、圆管尺寸：3 种,实训风道应用304不锈钢材料。
6、调节速度方法：变频调节速度。
7、不少于 4 套测量试验仪表，测量范围与提供的设备相对应，分辨率1Pa。
8、外观尺寸：1600×500×1700mm，外观为不锈钢可移动支撑架，带双刹车轮。
9、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础介绍：湿式报警系统基础介绍
2、设备认知：设定有**视角、设备详情（显露该设备的介绍或功能数据）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。




风量风压测量实训装置,立体仓库系统控制实训台

注：可单独配备plc、变频器，也可协作PLC变频调节速度实训装置使用

基础介绍

plc控制立库实物模型为实际自动仓储系统的微缩，使用可编程控制器控制，设定有12个货位，在X、Y、Z轴三个方向上准确地驱动感应电动机实行自动储存或取出储存的成品，完善的执行机构可完成现代物流系统中自动存储系统全部动作过程。

技术功能数据

电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备特点：

1、手动/自动控制模式，针对硬件检测及程序校验。
2、开放的执行机构，可按照不一样的控制方案编程，包括不一样的执行系统，适应不一样层次的人员实行PLC学习掌控把握和编程。也可作为课题设计或研究使用。
3、设备为开放式，整体机械构造清晰可见。

设备结构：

立体停车库实训模型台架为金属结构，实训考核装置模型块的I/O 端子、各常用模型块与的连接端子，均与安全插头座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学员基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。

CPU单元（选配）：

一、功能

（1）输入规格限定电压120～230V AC

（2）频率50～60Hz

（3）输入电流50～100mA。

（4）作业存储器100kbyte

（5）装截存储器4 Mbyte。可拓展。
