电控发动机解剖实验装置

电控发动机解剖实训装置,微波炉维修实训装置

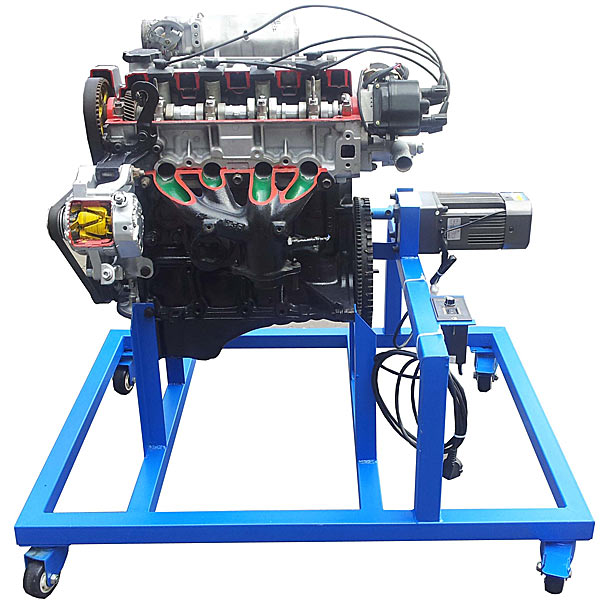

设备简介：
该设备应用丰田8A-FE电控汽油发动机总成实行剖面处置整理，各部件齐全，剖面位置合理，能全面展示汽油发动机内外部结构和部件的动作情况，适用于汽油发动机原理和机械机构的教学。

功能特点：
1. 应用原厂汽油发动机实物总成实行机构切剖，充分展示汽油发动机机构部分的内外结构。
2. 对汽油发动机各机械剖面应用不一样颜色的油漆实行喷涂。
3. 由三相齿轮减慢速度感应电动机带动汽油发动机曲轴做低速运行，真实演示汽油发动机内部机械部件的动作过程。
4. 移动台架应用了高强度的钢结构焊接，表面经喷涂工艺处置整理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
5.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。




电控发动机解剖实训装置,微波炉维修实训装置

一、设备基础介绍

“微波炉维修技能实训考核装置”是按照《中华人民共和国教育行业标准－电子技术应用专业仪表器具设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《“家用电子设备维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的设备。适合高职院校、职业学校的应用电子技术、电子电器应用与维修、电磁波等专业课程的实训教学。

本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中电磁类维修实操，初级、中级技能鉴定考核。

二、系统特点

1.配套性  本实训装置应用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制应用微处置整理器包括电子回路，对象为机械实体结构，并能够方便准确测量试验到相关的电压、电流等功能数据，各实训部件之间连接专用导线配套齐全，配套部件的功能、规格等均密切集合实训的需要能满足各类学校的相应课程的实训教学。

2.实用性  本装置设定有实训考核功能，按照技能鉴定要求，教师可以很方便的设定隐蔽故障，学员能够更多的接触到经典型的微波炉故障，实行排故实训，提升学员的排故能力，完成学员对认知、装配、调节测试、维修等多种技能的实训；并能实行考核及记录误排次数，对学员实行更公正的评定。

3.综合性  实训内容丰富，作业原理清晰明确，使学员能够尽可能多的接触和掌控把握微波炉作业方法，提升学员的综合能力和维修技能。

三、技术功能

1.输入电源：一相三线～220V±10%  50Hz

2.作业环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.整机容量（KV）：＜300VA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

5.外观尺寸：170cm×93cm×135.5cm

四、系统构成

本装置由微波炉实物、电气控制板、实训考核系统和实训台构成。

1.微波炉实物：主要有电源部分、磁控管、炉腔、炉门四部分构成

2.电气控制板：微波炉的电气控制系统，包括微波产生电子回路、磁控管控制电子回路、状态显露电子回路、定时电子回路、安全保护电子回路等单元；

3.实训考核系统：故障设定机构应用隐蔽式设计，学员可按照故障情况经过排故单元排除故障，考核时间及过程可完成完全记录和监控；

4.实训控制柜：整体应用立体柜式结构，并设定有四个带刹车万向轮，方便移动和固定，利于实训室布置。柜体为防水浸、防火烧、耐磨损铝制材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密集合在一起，方便学员实操。
