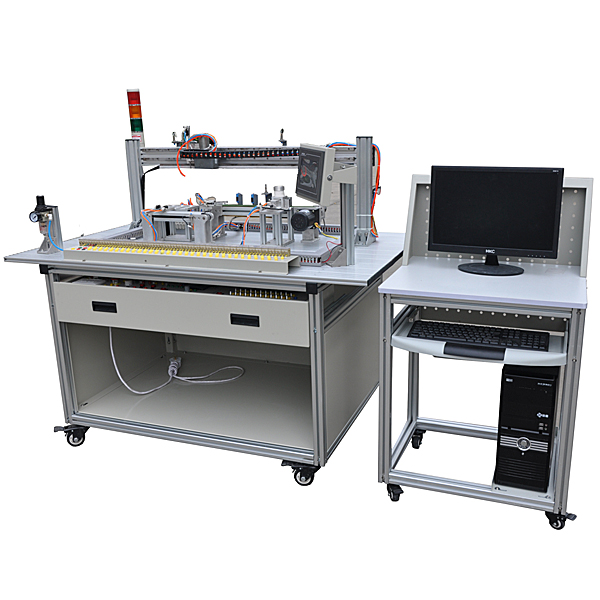

光机电气一体化实验台

实训系统集动作控制、气动控制、变频调节速度、步进电动机驱动、伺服电动机驱动、传感器检测、可编程控制、时序逻辑控制于一体。经过基于该实训系统的使用、实训和培训，能充分锻炼实操者团队协作能力、计划组织能力、自动线装配与调节测试能力、工程实施能力等。同时适合学员实行课程设计、毕业设计。

一、技术功能

1.输入电源：三相四线（或三相五线）～380V±10% 50Hz

2.作业环境：温度-10℃～+40℃  相对湿度≤85%（25℃） 海拔＜4000m

3.装置容量（KV）：＜1.0kVA

4.外观尺寸：1200mm×800mm×1500mm

二、设备配备

主要采用型材实训台、上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元、PLC模型块、变频器模型块、按钮模型块、电源模型块、各种传感器、触摸屏、物料、I/O连接口板和气管等构成构成，完成上料、检测、分拣、搬运、传输、分类、储存、再回到初始位置，是经典型的光机电一体化闭环实训平台。

实训内容

任务一：气动系统的装配与调节测试

（1）气动方向控制线路的装配

（2）气动速度控制线路的装配

（3）气动顺序控制线路的装配

光机电气一体化实训台,化工阀门管路实训装置

设备主体：
整机应用304不锈钢制作，钢制花纹板喷塑底座；2000*500*1500长*宽*高mm
液体流量: 0~4m3/h
开关盒包括于对象部分之上。
主要设备构成：
水箱，φ300*500mm，立式，敞口，304不锈钢材料。
循环水泵，25—125 卧式化工离心泵，流量0～4m3/h，功率0.75kw,扬程20m.
水泵进口管路：DN25不锈钢304无缝管。
水泵出口管路：DN25不锈钢304无缝管。
回流管路：DN25不锈钢304无缝管。
安全泄压管路：DN25不锈钢304无缝管。
灌泵管路：DN15不锈钢304无缝管。
电源设备：开关盒、空气开关、接地。
法兰：DN25（PN16）约12片。
各种阀门：DN25球阀2台，DN25管道过滤器1台，DN25单向阀1台，DN25截止阀1台，DN25蝶阀1台，DN15球阀2台。
仪表检测系统：
压力表 0-0.4MPa 2 Y100型抗震压力表  精度等级 2.5
玻璃转子流量计：DN25法兰转子流量计1台。精度等级 4
