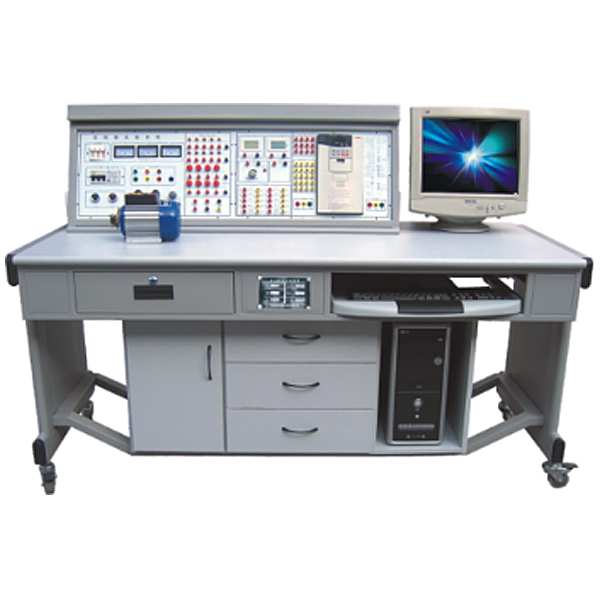

变频调速技能实验装置

本装置是在--当前变频调节速度实训教学设备的基础上，推出的一款先进的变频调节速度装置，该实训装置为变频技术实训和考核提供了先进的实操平台。变频器选用应用广泛的三菱FR-A540-0.75K变频器（用户也可选用其它品牌的变频器，价格另议），带有RS485通信连接口。实训台可完成“变频调节速度技术”课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养学员的实际动手能力，为参加就业岗位打下坚实的基础。

二、技术功能

1.输入电源：三相四线（或三相五线）～380V±10%  50Hz

2.作业环境：温度-10℃～+40℃  相对湿度＜85%(25℃)

3.装置容量（KV）：＜0.5KVA

4.重    量：＜110Kg

5.外观尺寸：1600mm×750mm×1300mm

6.安全保护：设定有漏电压、漏电流保护装置，安全符合国家标准

三、装置构成

实训装置由控制屏、实训桌、变频实训结合套件、继电接触实训结合套件、数字量/模仿量输入输出给定指示结合套件、三相异步电动机、电动机导轨、测速机构等构成。

（一）控制屏（铁质双层亚光密纹喷塑结构，铝质操作面板）

1.交流AC电源控制单元

三相四线380V交流AC电源经空气开关后给装置供电，电网电压表监控电网电压，设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制。

提供三相四线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护。

2.直线DC电源、直线DC电压/电流表、逻辑输出及指示等

变频调节速度技能实训装置,高压安全模仿测量实训台

一．设备简介
应用新能源汽车高压安全系统器件制作，展示新能源汽车高压安全系统的结构与作业原理，适合于各类院校对纯电动汽车高压安全系统课程理论和维修实训的教学需要。
二．设备构成
动力电池组、国标充电枪与充电座、漏电传感器模型块、绝缘传感器模型块、安全维修塞模型块、漏电模仿实操单元、高压安全系统实操单元、实操控制台、实训控制按钮、原理操作面板与结构彩图、可移动台架。
三．功能特点
1.应用模电与数电集合的方法，模仿纯电动车和混合动力车辆的高压用电区域、高压线路传递、低压电子回路对高压线路的保护，以及漏电可能发生的区域、漏电的状态。
2.经过专用漏电检测设备，模仿检测过程。
3.设备操作面板应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处置整理；4mm铝塑操作面板打印有永不褪色的UV平板彩色原理图；学员可直观对照操作面板图纸文档实训指导书和系统实物，认知和解析系统的器件和原理；
4.模仿测量漏电可能发生的区域、漏电的状态。
5.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
