透明液压注塑机演示实验台

透明液压注塑机演示实训台,《公差协作》示教陈列实训台

一、基础介绍

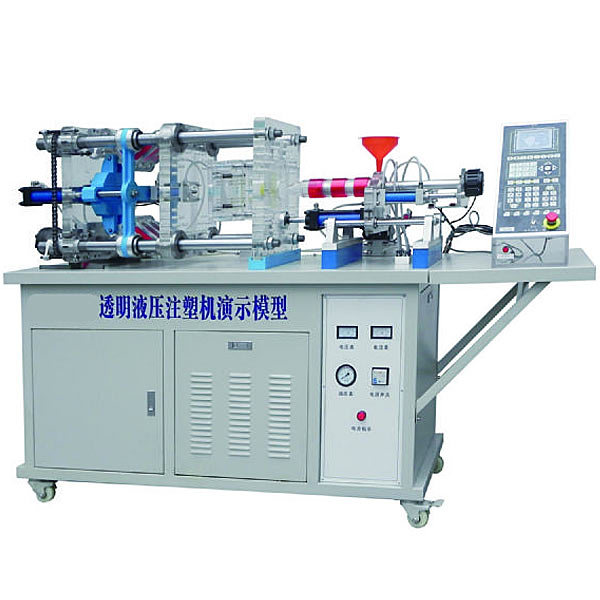

透明液压注塑机演示模型是将注塑机的自动化过程实行详细的分解及其注塑过程中各项动作实行分项演示的一款现代化教学设备。它包括注塑机在自动化的过程中的预塑、注胶、冷却、开模、合模、顶出等基础动作，详细直观的呈现出各部分的结构及动作原理。
二、技术功能数据
1、作业油液：6#液压红油
2、作业压力：约1.0MPA
3、交流AC电源：一相220VAC 50HZ
4、直线DC电源：12VDC
5、演示台尺寸（mm）：1200x530x1350
6、整机重量（kg）：约120kg
三、主要特点
1、机身及液压阀全部应用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨功能好，长久不变色演示效果逼真，柜体应用 1MM厚的SPCC冷扎板制作，坚固美观，表面应用中温磷化防锈漆，静电喷涂。
2、特殊液压油：本演示台应用的液压红油，在演示过程中，可清晰的观看到液压油的流向，而且多加了透明无件的美感。
3、控制多样化：由plc控制，可完成自动与手动相互切换。注胶、开模、合模、顶出及模具抽芯全部全部是液压控制。
4、单片机、plc可编程设计与控制虚拟拟真系统
本系统基于unity3d研发，内置任务书与实训提醒，应用三维（3D）漫游的形式，可经过键盘控制移动，鼠标控制镜头方向，鼠标滚轮控制画面远近，可360度旋转，三维（3D）墙体上画有电气图。



透明液压注塑机演示实训台,《公差协作》示教陈列实训台

一、基础介绍：

《公差协作》陈列柜是机械零件设计图样上的一项重要技术要求是机械设备的静态和动态几何精度的重要构成部分。**科学技术的发展和生产水平的提升，对机械设备的几何精度也提出了越来越高的要求，几何精度已经形成了一门单独的技术学科，并而且受到学术界和工程技术界有识之士的高度重视。

二、技术规格：

1、本陈列柜共分六个单体陈列柜构成，陈列柜体外观尺寸：1200×400×1900mm（长×宽×高）。

2、柜体应用SPCC冷扎板焊接而成，表面应用中温磷化喷塑制作，柜体刚性好。柜内陈列操作面板为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外观美观大方，经久耐用。

3、柜背设定有对开门，有利维护设备和方便维修。

4、柜下部设定有柜箱，方便存放单个模型、实训箱及相关实训文档。

5、柜底装备有万向轮，方便移动，符合人机工程要求。

6、模型材料应用实物、亚克力有机板与工程塑料制造。
