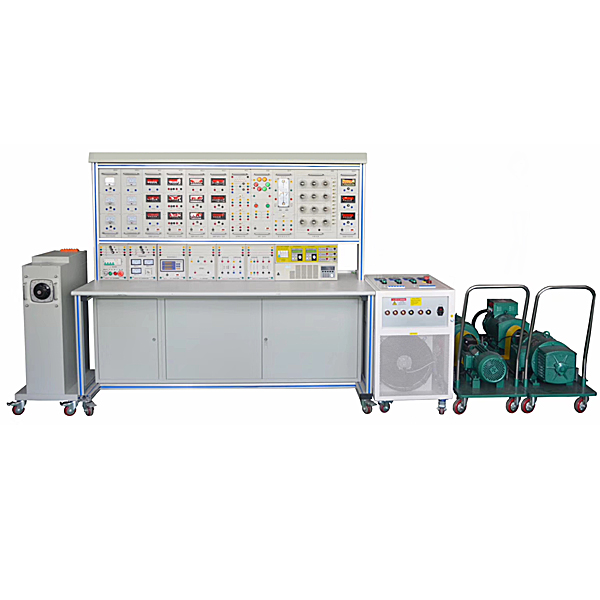

大功率电机控制技术实训装置

1.各功能结合套件应用积木式结构，方便二次研发及功能拓展；

2.全部实训连线均在控制屏操作面板上连接即可，无需直接接触电动机，安全可靠性；

3.全部电动机均选用工业现场应用的2kW中小型功率电动机，能真实反映电动机本身特性；

4.该实训装置带有电压型和电流型漏电保护功能，保证实训进程中实操者的人生安全和设备的保护；

5.整套性强，从仪表器具仪表、专用电源、电动机机组、实训部件及实训专用导线等均配套齐全；配套件的功能、规格等紧密集合实训的要实行配备。

二、技术功能

1.输入电源：三相四线AC380V±10% 50Hz

2.作业环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量（KV）：≤6kVA

4.重量（kg）：750kg

5.外观尺寸：189cm×80cm×170cm

三、装置的基础配备

实训装置由控制屏、实训桌、交直线DC电源、测量仪表结合套件、负载结合套件、电动机机组、实训箱式挂件、实训导线及备品备件等构成。

（1）交流AC电源部分

提供三相0～450V可调交流AC电源，同时可得到一相0～250V可调的交流AC电源，配备有一台三相同轴联动自耦调压器（规格6kVA、0～450V）。可调交流AC电源输出设定有短路保护装置，当相间、线间过电流及直接短路均能起到保护。控制屏的供电由启停按钮实行控制，同时设定有漏电声光告警、过压保护、相序指示、缺相指示功能；配备有三只指针式交流AC电压表，经过切换开关，可指示三相电网电压和三相调压电压。

大功率电动机控制技术实训装置,收割机全车电器示教实训台

目标：以4LZ-8B1收割机整车电器实物为基础，能够充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统的构成结构和作业过程。能够满足收获机培训期间对整车电器课程理论和维修实训的教学需要。
功能
1. 真实可运行的整车电器系统，充分展示整车电器系统的构成结构。
接通电源后，操纵示教板上的各种电器开关、按钮、仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等电器各系统，能够真实演示其作业过程。
2.设备操作面板要耐创击、耐污染、防火烧、防潮，表面要求喷涂底漆处置整理；操作面板上需要打印有永不褪色的彩色电子回路图。
3.操作面板上装配检测端子，能够直接在操作面板上检测整车电器各系统电子回路元件的电信号，如电阻、电压、电流、频率信号等。
4.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
