双排对喷淋水室热工性能实训台

作者：发布时间：2024-04-06 点击：

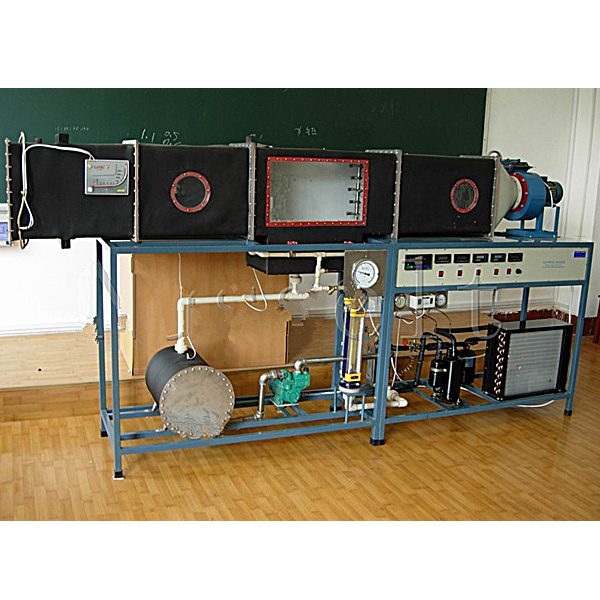

双排对喷淋水室热工功能实训台,动力电池装调与测量试验智慧教学实训台

主要用途：
本实训要完成能够完成混合式热质交换设备的作业过程。经过实训台所测量的数据使学员掌控把握混合式热质交换的作业方法并能过通数据解析影响其热质交换效果的因素。
主要配备：
双排对喷淋水室；空气加热器；制冷机组；板式换热器；水泵；引风机；测量水及空气的压力、流量、速度、温度装置；数据收集仪表等。
技术功能数据：
1、输入电源：三相AC380V±10% 50Hz，功率1.5KW。
2、离心风机功能数据：风量1500 m3/h，风压1000 Pa，功率1.1KW。
3、水泵功能数据：流量: 30L/min ，扬程：20m，功率：370W。
4、温度测量试验精度：±0.2℃，分辨率 0.1℃。
5、差压传感器：0.25 级。
6、空气处置整理量：450-950m3/h。
7、喷水压力：≤0.5MPa
8、压力表：0.4 级。

双排对喷淋水室热工功能实训台,动力电池装调与测量试验智慧教学实训台

一、主要功能
满足电池装配与调节测试能力，满足动力蓄电池的装配与调节测试、单体电池的装配与测量、电池模组的分装与测量、直线DC充电连接口的装配与测量、交流AC充电连接口的装配与测量。满足以下实训内容：单体电压测量试验。单体内阻测量试验。单体电池的分档。模型块拆卸装配、打码、调节测试与检测。动力蓄电池的拆卸装配、调节测试与检测。接触器拆卸装配、测量。交直线DC充电连接口拆卸装配。手动维修开关拆卸装配。电流传感器拆卸装配、测量。预充电阻拆卸装配、测量。高压连接器拆卸装配。热管理系统气密性检测。PACK气密性检测。BMS装配。充放电测量试验。直线DC充电连接口装配与充电调节测试。高低压线束拆卸装配。其他附件拆卸装配。可以与交流AC充电桩装调台、驱动电动机装调台联动测量试验，相互检验。
二、主要技术要求
（1）动力电池装调台金属台体,设备整体尺寸（长*宽*高）：约1630*780*1730mm
（2）动力蓄电池
①电池管理系统（BMS）作业电压范围：DC 9～36V 。作业温度范围：-40℃～85℃。储存温度范围：-40℃～125℃。作业湿度范围(%)：0～95%。单体电池电压检测范围：0～5V。单只电池电压采样精度：≤5mV。单体电池电压采样频率：≤100ms。总电压检测精度：<1%。温度测量范围：-40～125℃。温度检测精度：±1℃。电流检测范围：≤75A。
②车载充电动机。海拔高度：≤3000m 满载输出。存储环境温度：-40℃～80℃。作业环境温度：-20℃～55℃正常作业；55℃～75℃降额输出。相对湿度：0～95%。装配环境：无剧烈振动和冲击。粉尘环境：无导电或爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气。规格型号：75V 10A。输入电压：≥220V AC。作业频率：50/60Hz。CC、CP功能：有。输出电压：≥75V DC。输出电流：≤10A。输出功率：≥800W。稳压精度：≤1%。稳流精度：≤1%。电压纹波（P-P）：≤1%。作业效率：≥0.93。输入过压保护值：高于260V AC保护性关机
