电动车安全气囊示教实验台

作者：发布时间：2024-04-01 点击：

电动车安全气囊示教实训台,智能化动力电池检测实装置

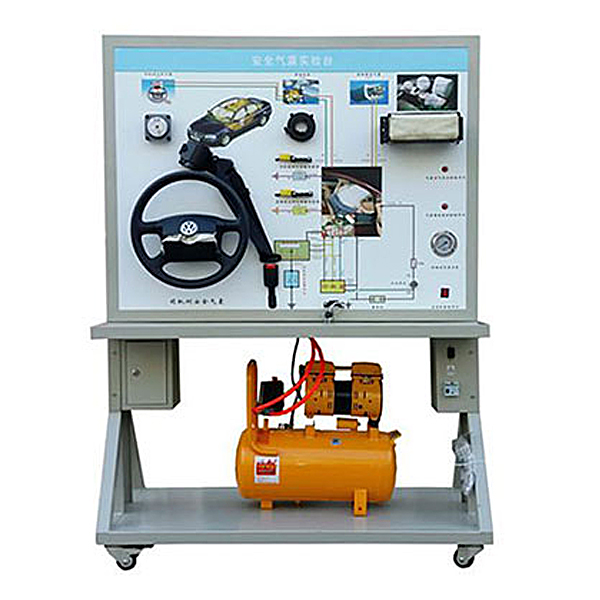

一、设备简介
应用比亚迪E5新能源汽车安全气囊及安全带收紧器系统实物为基础，充分展示汽车安全气囊及安全带收紧器系统的构成结构和作业过程。适用于学校对汽车安全气囊及安全带收紧器系统课程理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车安全气囊及安全带收紧器系统，充分展示汽车安全气囊及安全带收紧器系统的构成结构。
2.操纵碰撞小车，模仿汽车碰撞过程，左右模仿安全气囊迅速充气膨胀，真实演示汽车安全气囊系统的作业过程。
3.示教板操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的**铝塑板，表面经特殊工艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和实物，认知和解析汽车安全气囊系统的作业原理。
4.示教板操作面板上装配备有检测端子，可直接在操作面板上检测汽车安全气囊系统各电子回路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板操作面板上装配备有诊断座，可连接专用或通用型汽车解码器，对安全气囊控制单元实行读取故障码、清除故障码等自诊断功能。

电动车安全气囊示教实训台,智能化动力电池检测实装置

一、设备要求
真实模仿动力电池系统系统运行，含有动力电池系统上电、下电、数据收集、电池管理、电池数据标定，满足动力电池原理和检测教学需求。
二、技术功能数据要求
1.实训台应用51V/20AH磷酸铁锂动力电池组，配套通用的电池管理系统，直观展示动力电池连接方法以及充放电过程。
2.实训台电池组由16节3.2V/20AH单体动动电池构成，按每8节一组分为两组，每组电池带一个信号收集器，信号收集器收集到的电池数据经过CAN总线发送到BMS管理器实行解析处置整理，BMS管理器经过 485连接口将电池功能数据及BMS管理状态上报给上位机展示。
3.实训台设定应急开关、高压互锁开关、主继电器、预充继电器、预充电阻、充电继电器和霍尔电流感应器等主流电动车电池管理系统必备器件，可真实展现出电池管理的全过程。
4.实训台装配国标220V交流AC充电连接口和车载充电模型块。车载充电系统可以分快充和慢充，完成快速充电。
5.实训台配备有12V低压蓄电池和低压充电模型块，可展示高压电给12V低压电瓶的充电过程。
6.动力电池系统配备DC-DC转换模型块，能将动力电池组高压转换为12V电压电，给低压蓄电池和其它低压用电设备供电。
7.电池管理器当检测到温度异常时，温度过高和过低指示灯点亮，实行提醒。
8.绝缘检测功能，动力电池高压系统配备绝缘检测板，能随时监控动力电池绝缘情况，防止漏电发生意外。
