智能六联混凝试验实训装置

作者：发布时间：2024-03-23 点击：

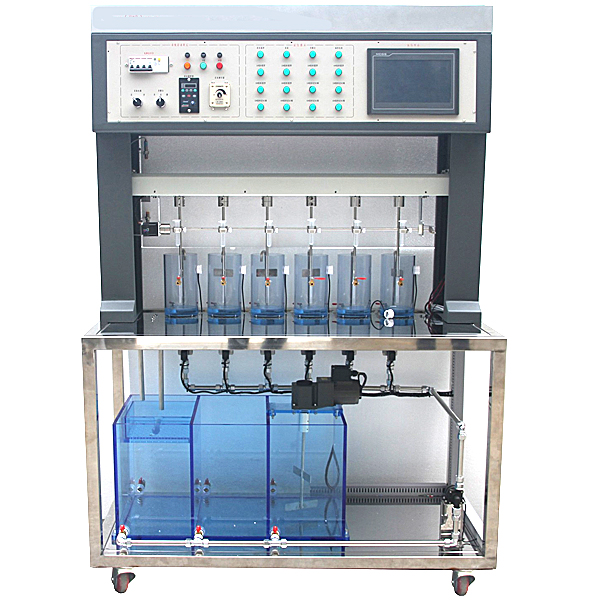

智能六联混凝试验实训装置,生活污水处置整理中水回用实训装置

一、设备基础介绍
本装置是一套综合性试验设备，被广泛地用于科研、教学和生产中，涵盖plc控制技术、触摸屏实操技术、六联混凝试验技术、自动控制技术、液位监测技术、水样培养技术、废水处置整理回收技术、节能环保技术、反清洗技术、测温技术、系统解析技术等，学员经过试验装置实行混凝试验，选用出**的混凝剂种类，确定**投加量，经过PLC控制程序的选用或修改确定**搅拌速度和时间，可满足《水污染控制工程》、《环境工程》、《给水工程水处置整理实训技术》、《工业用水处置整理工程》以及《实用废水处置整理技术》等课程的实训教学，也可满足相关技能比赛的实训使用。
二、系统特点
1.框体结构应用38×38mm不锈钢方管材料制作，厚度1.5mm；水箱应用浅蓝色透明有机玻璃制成；进出水管道应用不锈钢复合管硬管及硅胶管软管，连接方便。
2.安全性强：配备有单独的电源控制柜，装备有漏电保护器和接地标示，保证设备的安全性。
3.整体性强：装置全部器件合理的分布固定在不锈钢钢架上，对象和控制系统一体化设计，实操方便。
4.功能性强：设备应用PLC可编程控制，触摸屏实操方法，带自动进水与排水装置、循环搅拌装置，设定有同/异步运行、可以编辑转速和时间并实行存储、手/自动加药、搅拌头自动升降、蜂鸣器提醒、自动测水温、自动计算G值和GT值等功能。同时还设定有过滤装置，可分离絮体，废水回收运用，设定有24路运行指示灯，6组液位控制器，以及平台接水系统。
三、技术功能
1.输入电压：一相交流AC220V±10% 50Hz；
2.作业环境：环境温度范围为-5℃～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m；

智能六联混凝试验实训装置,生活污水处置整理中水回用实训装置

一、实训目的
1.理解生活污水处置整理集中水回用种常用的单元实操技术
2.掌控把握由这些单元实操构成的处置整理流程
3.查看废水、悬浮物和空气在处置整理过程中的举动
4.经过对生活污水实行实际处置整理实训来取定其设计功能数据与处置整理结果的解析。
二、主要技术功能数据参考规格及功能数据：
1、处置整理水量：30~50L/h；
2、溶气压力0.2~0.5Mpa；
3、作业电源220V，安全保护：设定有接地保护、漏电保护、过流保护，功率950W
4、电气线路装配要求：布置线槽，电源线、控制线等线材规范整理，设定有绝缘、防弧等特点；
5、装置外观尺寸：2000mm×500mm×1500mm。
6、作业电源：AC220V±10%、50Hz，一相三线制，功率1100W，安全保护：设定有接地保护、漏电保护、过流保护、
二、主要功能数据及配备：
1、原水箱1只：白色PP板材料、厚度10mm，400×350×500mm、底层基板上装配备有放空阀，方便将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，300×350×500mm，底层基板上装配备有放空阀，方便将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调节速度器1只）
4、混凝加药箱1套、（含附件搅拌电动机、调节速度器、加药流量计、加药泵、加药箱）、透明有机玻璃材料、壁厚度8mm、Ø300mm×400mm、
5、竖流式气浮池：含附件铜制溶气释放器1套、透明有机玻璃材料、壁厚度8mm、Ø400mm×650mm。
