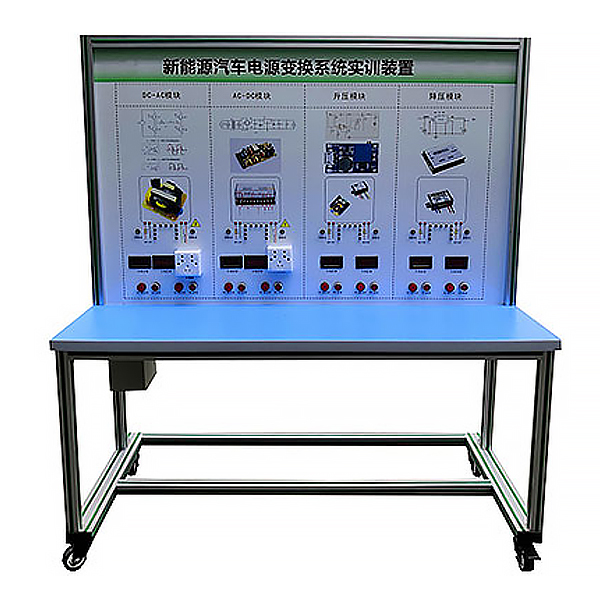

电动车电源变换系统实训装置

作者：发布时间：2024-03-20 点击：

电动车电源变换系统实训装置,金属工艺学教学实训台

一.设备简介
选用新能源汽车电源转换系统模型块，可以搭接DC-AC、AC-DC、升压、降压等电子回路，展示电源转换系统的结构和控制原理。适用于理解与检验DC-AC、AC-DC、升压、降压教学实训实训。
二、功能特点
1.该设备完整展示新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电子回路，展示各系统的结构和控制逻辑。
2.操作面板应用4mm厚铝塑板，操作面板打印有永不褪色的彩色电子回路图与作业原理示意图；学员可直观对照原理图和实物，认知和解析系统的作业原理。
3.操作面板上装配备有点火开关、DC-AC、AC-DC、升压、降压模型块等，并辅以发光二极管实行系统流向的动态指示，还设定有模仿指示灯用来演示电源转换的作业状态，关键部件位置设定检测端子，可使用仪表器具测量功能数据。
6.设备框体结构应用40mm×40mm和40mm×80mm两种一体化全铝制型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，方便移动。
7.配套实训指导书等教学图纸文档实训指导书，完整讲述作业原理，实训内容等。
8.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系结构的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。

电动车电源变换系统实训装置,金属工艺学教学实训台

一、基础介绍：
金属工艺教学陈列柜是按照金属工艺学课程基础要求设计制造的实训设备。陈列柜经过零件模型或实物，协作相应的图文图纸文档实训指导书，形象地展示与解说金属工艺学的基础知识，加强学员对金属工艺学的类型、结构特点及其设计的感性认知，为进一步学习掌控把握奠定基础。
二、技术规格
（1）全套陈列柜由10单体陈列柜构成，每柜均单独配备有触控同步语音解说系统，陈列柜体外观尺寸：1200×530×1900㎜；尺度比例设计符合人机工程要求；
（2）陈列柜体应用1.0mm冷轧铁板喷塑制作，柜体刚性好，外观美观大方；柜内陈列操作面板为超豪华铝塑夹层板，承载性好；
（3）柜内上部印有陈列柜名称，方便识别；柜顶部罩板内装备有照明日光灯，符合人机工程要求；柜下部设定有柜箱，方便存放单个模型、实训箱及相关实训文档。
（4）柜背设定有对开门，有利维护设备和方便维修。柜底装备有万向轮，方便移动。
（5）电动模型应用微电动机用单板机驱动，连续运行了1小时无卡死情况。
（6）设定有多功能语音播放控制系统。语音解说同步演示，应用单独驱动由电脑或电子设备控制运行演示。控制应用触摸液晶屏控制和遥控控制自动运行讲解、可顺序循环与重复播放运行，又能按照教学资料及实训指导书、教学需要而随意选用还是单独演示等。解说词播放在100平方房内声音宏亮。
（7）模型材料应用有机玻璃与工程塑料制作。
（8）虚拟拟真教学系统
机械实训安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制移动，鼠标控制镜头方向，设定有机械安全距离实训，机械安全保护装置实训、机械安全防护设计基础考核，实训实行时，三维（3D）漫游画面应用箭头与脚印图案提醒移动至实训位置，机械对象周围圆圈显露了作业半径，实训过程伴有三维（3D）机器人的对话框提醒。
