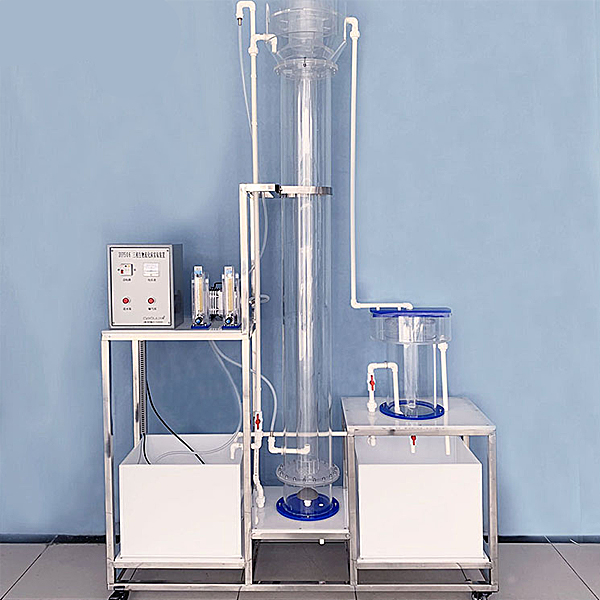

气、液、固流化床实训装置

作者：发布时间：2024-03-11 点击：

气、液、固流化床实训装置,渐开线齿轮及其啮合功能数据测量实训装置

一、实训目的和原理：
三相生物流化床是气、液、固三相直接在流化床体内实行生化反应，不另设充氧设备和脱膜设备。载体表面的生物膜依靠气体的搅动作用，使颗粒之间激烈摩擦而脱落。充氧方法有减压释放空气充氧和射流曝气充氧等形式。由于有时可能有少量载体被带出床体，因此在流程中通常有载体（含污泥）回流。
二、主要技术功能数据参考规格及功能数据：
1、处置整理水量：10～20L/h
2、床内污水停留时间：4～8h
3、沉淀池污水停留时间：1.85～3.7h
4、三相生物流化床 DN200 H1500 H总＝1770（内有导流管）
5、A载体可选用轻质陶粒Ø1.3mm
6、B载体可选用空心塑料（聚乙烯、聚丙烯）圆小球
7、装置外观尺寸：1200mm×400mm×2100mm
8、作业电源：AC220V±10%、50Hz，一相三线制，功率500W，安全保护：设定有接地保护、漏电保护、过流保护、
三、主要配备：
1、原水箱1只：白色PP板材料、厚度10mm，400×400×500mm、底层基板上装配备有放空阀，方便将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，200×400×500mm，底层基板上装配备有放空阀，方便将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调节速度器1只）
4、生物流化床1套、透明有机玻璃材料、壁厚7mm，Ø200×1500mm、含空心塑料圆小球1套、
5、竖流式沉淀池 1套、透明有机玻璃材料、壁厚7mm，Ø250×400mm

气、液、固流化床实训装置,渐开线齿轮及其啮合功能数据测量实训装置

该实训仪用于测量渐开线齿轮及其啮合功能数据，检验“齿轮机构及其设计"一章中的基础内容。是机械原理实训室的基础设备之一
实训内容内容:
1.渐开线直齿圆柱齿轮功能数据的测量。
2.渐开线齿轮啮合传动演示及其重合度测量。
3.变位齿轮传动类型及啮合功能数据的测量。
主要技术特点:
1.不但能测单个渐开线齿轮的几何功能数据，还能测啮合齿轮的啮合功能数据,如重合度、中心距变动系数等。
2.被测齿轮中包括标准齿轮、正变位齿轮、负变位齿轮;根切齿轮和不根切齿轮;标准压力角(α=20°)齿轮和小压力角(α=15°) 齿轮;正常齿制齿轮和短齿制齿轮。标准齿轮传动、高度变位齿轮传动(等变位)、角度变位齿轮传动(不等变位，即正传动和负传动)。
主要配备及技术功能数据:
1.待测齿轮6个，m=4mm z=35、16、15、27、23、22 α=20°、 15°;
2.支承台板1个;
3.透明啮合线刻度板4块;
4.游标卡尺1把测量范围0~200mm ;
5.外观尺寸220x150x75mm。
