水环境治理实训装置,三相生物流化床实训装置

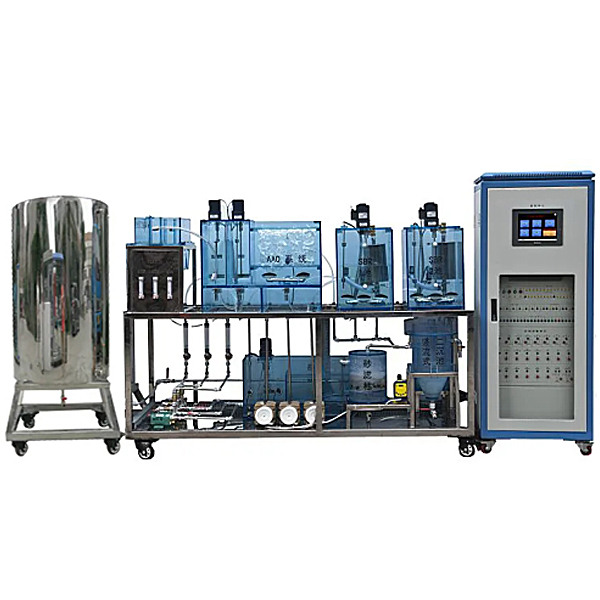

一、设备基础介绍
水环境监测与治理技术综合实训平台能够满足职业院校开设的“水环境监测与治理”、“环境监测与控制技术”、“环境工程技术”、“清洁生产与减排技术”、“给排水工程技术”等环境类相关专业的实训实训教学，并满足环境保护标准。实训平台应应用模型块化结合设计，至少形成供水工艺、A/O工艺、A2/O工艺、SBR工艺和MSBR工艺5个模型块，每个模型块应可单独实训，也可结合成多种污水处置整理工艺实行综合实训。平台应应用多种控制方法，既可以实行手动实操，也可实行自动控制。经过实训平台实操，可以考核学员相关污水处置整理系统方案选用、工艺设计、设备及部件装配、管路连接、动力及控制线路设计与连接、水处置整理工艺系统整机调节测试、运行能力。
二、系统要求
1.材料好：对象框体结构应用至少50mm×50mm不锈钢方管材料制作，有机玻璃器件应用至少10mm厚浅蓝色有机玻璃制作，主要管道应用不锈钢衬塑复合管，管道连接件应用铜镀锌材料，应用卡套式连接方法，其它管道应用透明PU管道，连接应用快速插拔方法。
2.移动方便：装置底部装备有带刹车万向轮。
3.整体性强：装置全部器件合理的分布固定在不锈钢钢架上，对象和控制系统一体化设计。
4.安全保护：设定有漏电压、漏电流保护装置，安全符合国家标准；钢架底层的搅拌机配备有有机玻璃防水浸保护罩，保证运行安全。

水环境治理实训装置,三相生物流化床实训装置

一、实训目的和原理：
三相生物流化床是气、液、固三相直接在流化床体内实行生化反应，不另设充氧设备和脱膜设备。载体表面的生物膜依靠气体的搅动作用，使颗粒之间激烈摩擦而脱落。充氧方法有减压释放空气充氧和射流曝气充氧等形式。由于有时可能有少量载体被带出床体，因此在流程中通常有载体（含污泥）回流。
二、主要技术功能数据参考规格及功能数据：
1、处置整理水量：10～20L/h
2、床内污水停留时间：4～8h
3、沉淀池污水停留时间：1.85～3.7h
4、三相生物流化床 DN200 H1500 H总＝1770（内有导流管）
5、A载体可选用轻质陶粒Ø1.3mm
6、B载体可选用空心塑料（聚乙烯、聚丙烯）圆小球
7、装置外观尺寸：1200mm×400mm×2100mm
8、作业电源：AC220V±10%、50Hz，一相三线制，功率500W，安全保护：设定有接地保护、漏电保护、过流保护、
三、主要配备：
1、原水箱1只：白色PP板材料、厚度10mm，400×400×500mm、底层基板上装配备有放空阀，方便将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，200×400×500mm，底层基板上装配备有放空阀，方便将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调节速度器1只）
4、生物流化床1套、透明有机玻璃材料、壁厚7mm，Ø200×1500mm、含空心塑料圆小球1套、
5、竖流式沉淀池 1套、透明有机玻璃材料、壁厚7mm，Ø250×400mm、
6、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率30W；
7、空气压缩机1台、电源：AC220V、功率：550 W、**气量：36L/min，气量容积8L、
8、防腐蚀污泥回流泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
